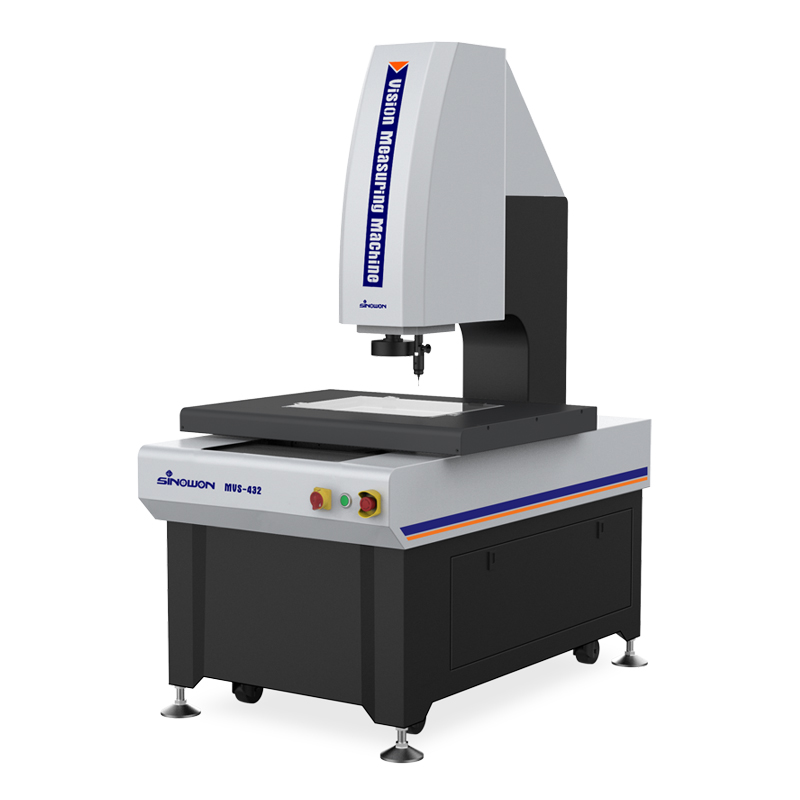

Máy đo 3d MVS-432R

Danh mục:

Sinowon

Từ khóa:

3d vina , AutoTouch 432R , hiệu chuẩn , hiệu chuẩn thiết bị , máy đo 2d , máy đo 3d , Máy đo 3d AutoTouch 432R , máy đo cmm , sửa máy đo 2d , sửa máy đo 3d , sửa máy đo cmm

Vận chuyển giao hàng toàn quốc

Phương thức thanh toán linh hoạt

Gọi ngay 0974.692.294 để mua và đặt hàng nhanh chóng

Mô tả sản phẩm

Ứng dụng:

Máy đo 3d Sinowon AutoTouch 432R đi kèm với đầu đo quang học và nhiều đầu đo chạm để thực hiện hầu hết các công việc đo lường kích thước 3d trên sản phầm. Máy đo 3d Sinowon AutoTouch 432R được sử dụng trong các ngành sản xuất như phụ tùng ô tô, bộ phận máy bay, khuôn, gia công chính xác, nhựa - cao su, điện tử, sản xuất mạch PCB, công nghiệp bán dẫn, màn hình phẳng ( màn cảm ứng và tấm nền LCD), thiết bị y tế, dụng cụ ....

Chức năng

² Thiết kế dạng cầu di chuyển, khoảng đo lường được cố định. ² Tự động đo lường, 4 trục được điều khiển tự động kiều CNC ² Bàn và trụ đều được gia công vững chắc bằng đá ² Thước đo có độ phân dải 0.1um, mô tơ servo AC và dẫn hướng vít bi nhằm đảm bảo độ chính xác và ổn định cho hệ thống di chuyển ² Camera màu HD đáp ứng đo lường chính xác và màu trung thực nhất. ² Hệ thống ống kính thu phóng tự động có độ phân giải cao 6.5x. ² Đèn LED trên bề mặt gồm 5 vòng, 8 khu vực được điều khiển bằng chương trình, đèn biên dạng dưới LED gồm 8 khu vực được điều khiển tự động. ² Máy được trang bị đầu dò R20 đẻ thực hiện đo kích thước 3d ² Phầm mềm đo lường Rational Vue ² Lựa chọn thêm module cảm biến laser tùy theo yêu cầu đo.

Thông số kỹ thuật

Commodity		3D Multisensor Fully Auto Vision Measuring Machine
Model		MVS-432R
Code#		523-370R
X/Y-axis Travel		400x300mm
Z-axis Travel		200mm
X/Y/Z-3 axis Linear Scale		Glass Linear Scale Resolution: 0.5um
Guidance Mode		Precision linear guide, double-track double slider guide
Operation Mode		Joystick controller, Mouse operation, automatic detection program
Accuracy*		E1xy ≤2.0+L/200(um)
		E1z ≤4+L/200(um)
Repeatability		±2um
3D probe measuring system		TELES R20 Probe 3D measuring system Ring Gauge or optional 25mm calibration ball

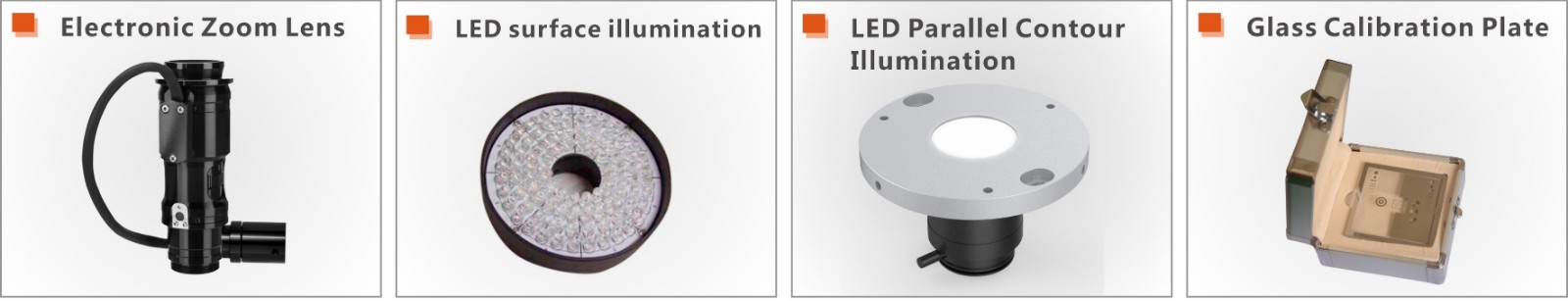

Vision Touch Sensor		High definition 1/2.9” digital camera
		6.5X Electronic Zoom Lens
		Optical Magnification: 0.7X-4.5X
Field of View(mm) （DHV）	Magnification	0.7X	1X	2.0X	3.0X	4X	4.5X
	1/2.9"Camera	8.88x7.10x5.32	6.21x4.97X3.73	3.11x2.49x1.86	2.07x1.66x1.24	1.55x1.24x0.93	1.38x1.10x0.83
Illumination System	Contour	LED parallel contour illumination
	Surface	0~255 Stepless adjustable 5-ring 8-division LED surface illumination
	Coaxial	LED Parallel Illumination
Measuring Software		RationalVue Measuring Software
Operation System		Support WIN 10, 32/64 operating system
Working Environment		Temperature 20℃±2℃ Humidity Range<2℃/hr Humidity 30~80% Vibration<0.002g, <15Hz
Language		English, Korean, Chinese, Spanish, German, Korean etc.
Power Supply		220V/50Hz; 110V/60Hz
Load Capacity		25Kg
Dimension(WDH) (cm)		1280x840x1688mm
Packing Size		1500x1120x1900mm
Net Weight		450Kg
Gross Weight		675Kg
