Máy đo 3d AutoTouch 432R

Danh mục:

Máy đo 2D - Máy đo 3D

Từ khóa:

3d vina , AutoTouch 432R , hiệu chuẩn , hiệu chuẩn thiết bị , máy đo 2d , máy đo 3d , Máy đo 3d AutoTouch 432R , máy đo cmm , sửa máy đo 2d , sửa máy đo 3d , sửa máy đo cmm

Vận chuyển giao hàng toàn quốc

Phương thức thanh toán linh hoạt

Gọi ngay 0974.692.294 để mua và đặt hàng nhanh chóng

Mô tả sản phẩm

Ứng dụng:

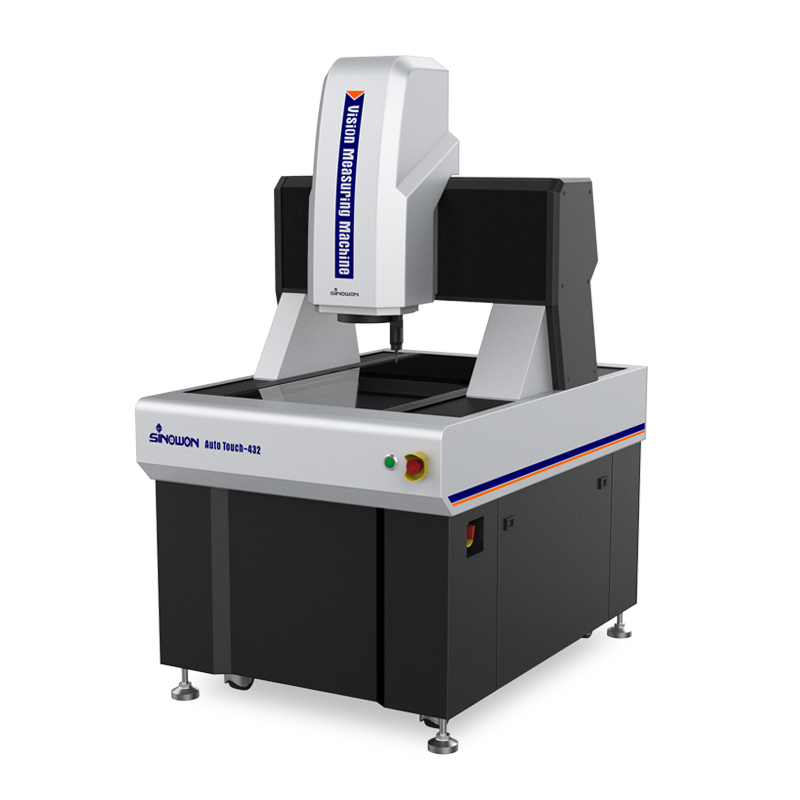

Máy đo 3d Sinowon AutoTouch 432R đi kèm với đầu đo quang học và nhiều đầu đo chạm để thực hiện hầu hết các công việc đo lường kích thước 3d trên sản phầm. Máy đo 3d Sinowon AutoTouch 432R được sử dụng trong các ngành sản xuất như phụ tùng ô tô, bộ phận máy bay, khuôn, gia công chính xác, nhựa - cao su, điện tử, sản xuất mạch PCB, công nghiệp bán dẫn, màn hình phẳng ( màn cảm ứng và tấm nền LCD), thiết bị y tế, dụng cụ ....

Chức năng

² Thiết kế dạng cầu di chuyển, khoảng đo lường được cố định. ² Tự động đo lường, 4 trục được điều khiển tự động kiều CNC ² Marble base and pillar, good stability; Bàn và trụ đều được gia công vững chắc bằng đá ² Thước đo có độ phân dải 0.1um, mô tơ servo AC và dẫn hướng vít bi nhằm đảm bảo độ chính xác và ổn định cho hệ thống di chuyển ² Camera màu HD đáp ứng đo lường chính xác và màu trung thực nhất. ² Hệ thống ống kính thu phóng tự động có độ phân giải cao 6.5x. ² Đèn LED trên bề mặt gồm 5 vòng, 8 khu vực được điều khiển bằng chương trình, đèn biên dạng dưới LED gồm 8 khu vực được điều khiển tự động. ² Máy được trang bị đầu dò R20 đẻ thực hiện đo kích thước 3d ² Phầm mềm đo lường Rational Vue ² Lựa chọn thêm module cảm biến laser tùy theo yêu cầu đo.

Thông số kỹ thuật

Commodity		Máy đo 3d AutoTouch 432R
Model		AutoTouch432R
Code#		521-121R
X/Y-axis Travel		400x300mm
Z-axis Travel		200mm
X/Y/Z-3 axis Linear Scale		Rsf Linear Scale Resolution: 0.1um
Guidance Mode		Precision linear guide, double-track double slider guide
Operation Mode		Joystick controller, Mouse operation, automatic detection program
Accuracy*		E1xy ≤1.8+L/200(um)
		E1z ≤4+L/200(um)
Repeatability		±2um
3D probe measuring system		TELES R20 Probe 3D measuring system Ring Gauge or optional 25mm calibration ball
Vision Touch Sensor		1/1.8" High Definition Color CCD Camera, Image navigation system
		6.5X Motorized Coaxial Zoom Lens
		Optical Magnification: 0.7X-4.5X
Field of View(mm) （DHV）	Magnification	0.7x	1x	2.0x	3.0x	4x	4.5x
	1/1.8"Camera	12.86x10.29x7.71	9.00x7.20x5.40	4.50x3.60x2.70	3.00x2.40x1.80	2.25x1.80x1.35	2.00x1.60x1.20
Illumination System	Contour	LED parallel contour illumination
	Surface	0~255 Stepless adjustable 5-ring 8-division LED surface illumination
	Coaxial	LED Parallel Illumination
Measuring Software		RationalVue Measuring Software
Operation System		Support WIN 10, 32/64 operating system
Working Environment		Temperature 20℃±2℃ Humidity Range<2℃/hr Humidity 30~80% Vibration<0.002g, <15Hz
Language		English, Korean, Chinese, Spanish, German, Korean etc.
Power Supply		220V/50Hz; 110V/60Hz
Load Capacity		25Kg
Dimension(WDH) (cm)		1160x800x1650mm
Packing Size		1200x1400x1910mm
Net Weight		650Kg
Gross Weight		768Kg

Phụ kiện tiêu chuẩn：

Commodity	Code #	Commodity	Code #
3D Measuring Software	RationalVue	Motorized Coaxial Zoom Lens	421-151
Controller	526-111	5-ring 8-division LED surface illumination	425-141
0.1um Linear Scale	581-201	LED parallel contour illumination	425-131
Video Capture Card	527-131	LED parallel coaxial illumination	425-111
Dongle	581-451	1/2” Color Camera	484-123
Ring Gauge	581-831	RS232 Data Cable	581-931
Glass Calibration Plate	581-811	AV video cable	581-941
Joystick controller	581-871	R20 Probe	581-751
Product Certification, Warranty Card	------	Dell PC with 24” Monitor	581-971
Operation Manual, Packing List	------	Anti-dust Cover	521-911
