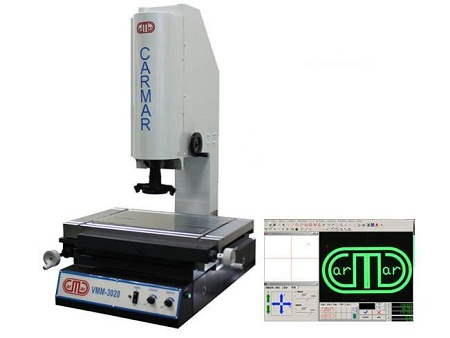

Máy đo phóng ảnh VMM kiểu bằng tay (Manual)

Model: VMM S & VMM D Series Hãng sản xuất: Carmar - Đài Loan   Tính năng & Thông số kỹ thuật: - VMM (Video Measuring Machine or Vision Measureing Machine) là hệ thống đo kích thước 2D bằng quang học sử dụng CCD camera.  VMM-S/D là một trong những sản phẩm tiên tiến nhất trong các dòng sản phẩm của Carmar. Hệ thống này được tích hợp thêm phầm mềm đo và xử lý dữ liệu, tự động bắt điểm và nhận dạng các hình như đường tròn, đường thẳng, cung tròn, đường cong…Cung cấp cho người sử dụng một phương pháp đo đơn giản, độ chính xác cao với chi phí tiết kiệm tối ưu nhất. + Bàn làm việc với độ chính xác cao được cố định bằng đế đá + Tích hợp cổng giao tiếp RS 232 để kết nối với máy tính. + Sử dụng CCD camera ½ inch với độ chính xác cao của Sony và ống kính Navitar + Người sử dụng có thể quản lý kết quả với tín hiệu đầu ra theo định dạng file ảnh hoặc DWG với việc sử dụng phần mềm + Phát hiện biên dạng với chỉ một click chuột

Model	VMM-1510D VMM-1510S*	VMM-2010D VMM-2010S*	VMM-2515D VMM-2515S*	VMM-3020D VMM-3020S*	VMM-4030D VMM-4030S*
Kích thước bàn (mm)	354 x 228	404 x 228	450 x 280	500 x 330	606 x 466
Hành trình trục X/Y (mm)	150 x 100	200 x 100	250 x 150	300 x 200	400 x 300
Trọng lượng (kg)	100	110	120	140	240
Kích thước (mm)	540 x 560 x 860		760 x 600 x 900		970 x 670 x 940
Hành trình trục Z	150 mm
Dải đo trục Z	VMM-S series: 92 mm                                                            VMM-D series: 105 mm
Độ chính xác	≤ ( 3 + L/75 )μm L: chiều dài đo (mm)
Màn hình hiển thị kỹ thuật số	DC3000 (tùy chọn)
Độ phân dải các trục X/Y/Z	0.0005 mm

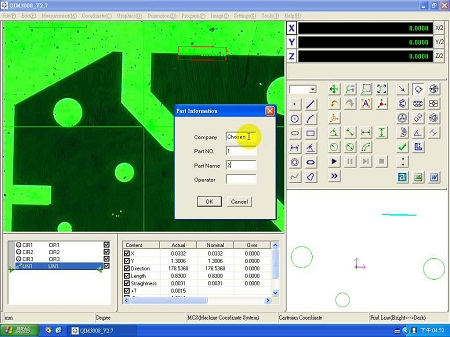

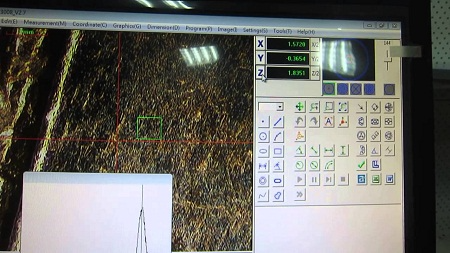

Phần mềm	M2D series
Hệ thống Video	CCD Camera：tùy chọn Camera của Nhật hoặc của Camar          Ống kính：  NAVITAR          Độ phóng đại phạm vi đo:    0.7X - 4.5X          Độ phóng đại tổng:            30X - 255X          Trường nhìn:                        10.6mm - 1.1mm
Hệ thống chiếu sáng	Có thể điều chỉnh
Nguồn cấp	AC220V/110V    50/60 Hz
