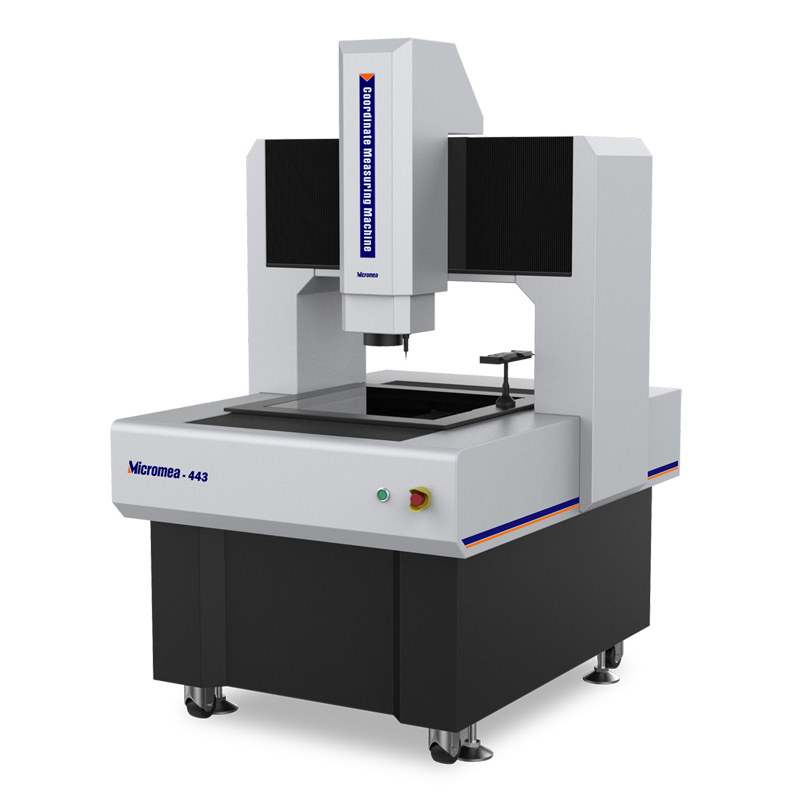

Máy đo 3d tự động Micromea 443

Danh mục:

Máy đo 2D - Máy đo 3D

Từ khóa:

3d vina , hiệu chuẩn , hiệu chuẩn thiết bị , máy đo 2d , máy đo 3d , Máy đo 3d Micromea 433 , máy đo cmm , Micromea 433 , sửa máy đo 2d , sửa máy đo 3d , sửa máy đo cmm

Vận chuyển giao hàng toàn quốc

Phương thức thanh toán linh hoạt

Gọi ngay 0974.692.294 để mua và đặt hàng nhanh chóng

Mô tả sản phẩm

Ứng dụng:

Máy đo 3d Micromea 433 đi kèm với đầu đo quang học và nhiều đầu đo chạm để thực hiện hầu hết các công việc đo lường kích thước 3d trên sản phầm. Máy đo 3d Micromea 433 được sử dụng trong các ngành sản xuất như phụ tùng ô tô, bộ phận máy bay, khuôn, gia công chính xác, nhựa - cao su, điện tử, sản xuất mạch PCB, công nghiệp bán dẫn, màn hình phẳng ( màn cảm ứng và tấm nền LCD), thiết bị y tế, dụng cụ ...

Chức năng

² Thiết kế dạng cầu di chuyển, khoảng đo lường được cố định. ² Tự động đo lường, 4 trục được điều khiển tự động kiều CNC ² Bàn và trụ đều được gia công vững chắc bằng đá ² Thước đo có độ phân dải 0.1um, mô tơ servo AC và dẫn hướng vít bi nhằm đảm bảo độ chính xác và ổn định cho hệ thống di chuyển ² Camera màu HD đáp ứng đo lường chính xác và màu trung thực nhất. ² Hệ thống ống kính thu phóng tự động có độ phân giải cao 6.5x. ² Đèn LED trên bề mặt gồm 5 vòng, 8 khu vực được điều khiển bằng chương trình, đèn biên dạng dưới LED gồm 8 khu vực được điều khiển tự động. ² Máy được trang bị đầu dò R20 đẻ thực hiện đo kích thước 3d ² Phầm mềm đo lường Rational Vue ² Lựa chọn thêm module cảm biến laser tùy theo yêu cầu đo.

Thông số kỹ thuật

Product Name		Máy đo 3d tự động Micromea 443
Model		Micromea443
Code#		528-130
X/Y-axis Travel		400x400mm
Z-axis Travel		300mm
X/Y/Z 3-axis Linear Scale		Resolution：0.0001mm
Guidance Mode		High-precision Double-Track Linear Guide
Operation Mode		Joystick controller, Mouse operation, automatic detection program
Probe System		TP20 and MCR20 Probe change system
Measurement Accuracy*		XY-axis：≤2+L/200(um)
		Z-axis：≤3+L/200(um)
Repeatability		±1.8um
Video System**		1/2" Color CCD Camera
		6.5X Automatic Zoom Lens; Optical Magnification: 0.7X~4.5X, Video Magnification: 20X~129X(21.5”monitor)
Field of View (mm) （Diagonal * Horizontal*Vertical）	Lens Magnification	0.7x	1x	2.0x	3.0x	4x	4.5x
	1/2"CCD	11.43x9.14x6.86	8.00x6.40x4.80	4.00x3.20x2.40	2.67x2.13x1.60	2.00x1.60x1.20	1.78x1.42x1.07
Illumination	Contour	LED Parallel Contour Illumination
	Surface	5-ring 8-division 0~255 grade continue adjustable
Software System		RationalVue MS
Load Capacity		30Kg
Working Environment		Temperature 20℃±2℃，Humidity Range<2℃/hr, Humidity 30~80%,Vibration<0.002g,<15Hz
Power		220V/50Hz/10A
Dimension		1600x1050x1650mm
Packing Dimension		1800x1400x2000mm
Weight		1380Kg
