Máy đo 2.5D tự động MVS series

Danh mục:

Máy đo 2D - Máy đo 3D

Từ khóa:

3d vina , hiệu chuẩn , hiệu chuẩn thiết bị , Máy đo 2.5D tự động , Máy đo 2.5D tự động MVS series , máy đo 2d , máy đo 3d , máy đo cmm , MVS series , sinowon , sửa máy đo 2d , sửa máy đo 3d , sửa máy đo cmm

Vận chuyển giao hàng toàn quốc

Phương thức thanh toán linh hoạt

Gọi ngay 0974.692.294 để mua và đặt hàng nhanh chóng

Mô tả sản phẩm

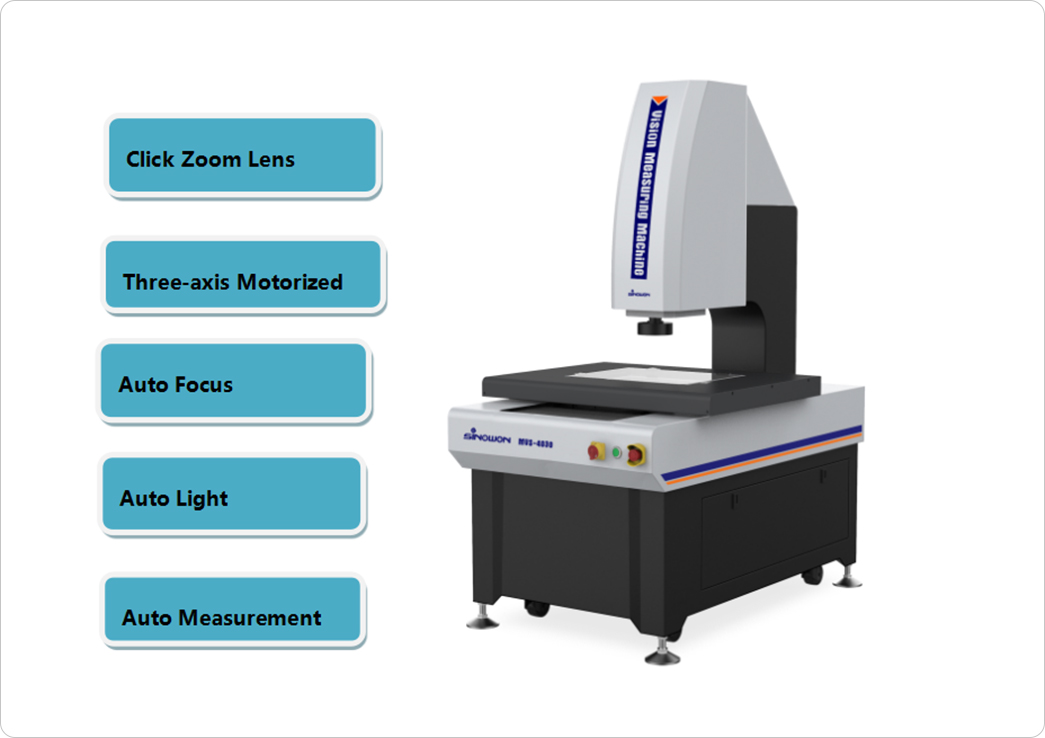

Máy đo 2.5D tự động MVS series phù hợp với tất cả các nhu cầu đo lường được sử dụng trong các ngành Chế tạo khuôn, công nghiệp điện tử, thiết bị y tế và sản xuất màn hình phẳng.

Chức năng

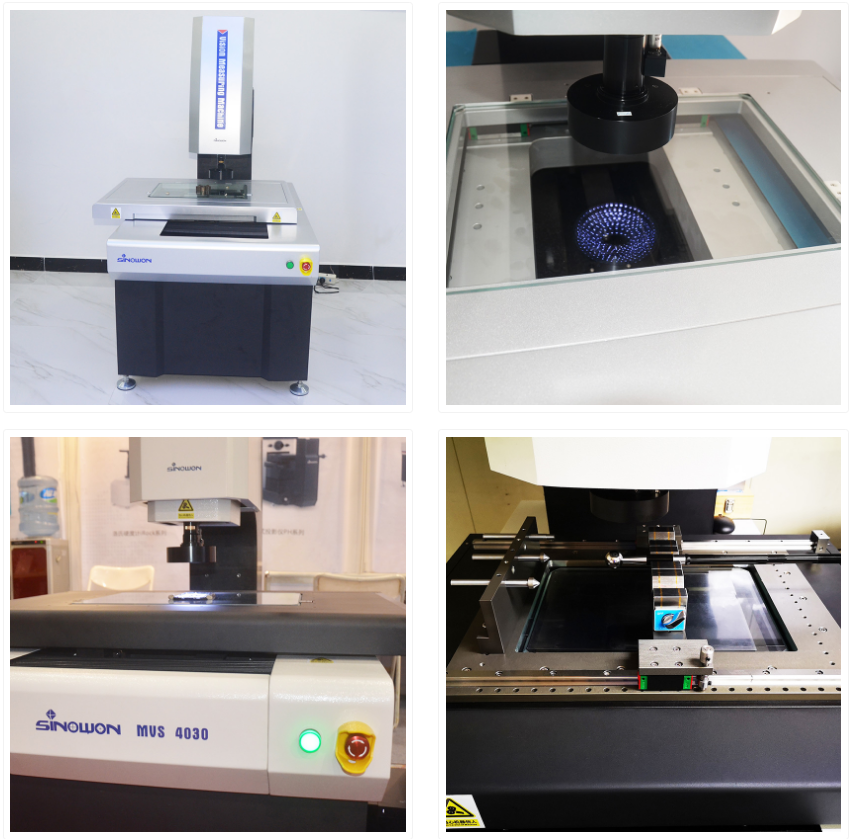

◆ Trục X/Y/Z được điều khiển tự động kiểu CNC độ chính xác cao. ◆ Bàn máy và trụ được gia công chính xác từ đá. ◆ Thước quang độ chính xác cao 0.5um, đảm bảo độ chính xác đo lường và vị trí di chuyển. ◆ Camera màu HD đáp ứng đo lường chính xác và màu trung thực nhất. ◆ Hệ thống ống kính thu phóng tự động có độ phân giải cao 6.5x. ◆ Đèn LED trên bề mặt gồm 5 vòng, 8 khu vực được điều khiển bằng chương trình, đèn biên dạng dưới LED gồm 8 khu vực được điều khiển tự động. ◆ Phần mềm đo lường iMeasuring 4.1; ◆ Có thể lập chương trình đo tự động và đo tự động lượng lớn chi tiết trong thời gian ngắn. ◆ Lựa chọn thêm Laser, đàu đo chạm, đèn đồng trục và các bộ phận khác; ◆ Lựa chọn thêm phần mềm quản lý dữ liêu đo theo thời gian thực FexQMS.

Thông số kỹ thuật

Product Name		Máy đo 2.5D tự động MVS series
Model		MVS-3020			MVS-4030
Code#		523-360			523-370
X/Y-axis Travel（mm）		300x200			400x300
Z-axis Travel（mm）		200
X/Y/Z 3-axis Linear Scale（mm）		High precision linear scale，resolution：0.0005mm
Guidance Mode		Precision linear guide，double-track double slider guide
Operation Mode		Joystick controller, Mouse operation, automatic detection program
Measurement Accuracy*		XY-axis：≤2.2+L/200(um)
		Z-axis：≤5+L/200(um)
Repeatability		±2um
Video System**		High definition 1/3" Color CCD Camera,
		6.5X continue click zoom lens; Optical Magnification: 0.7X-4.5X; Video Magnification:26X~172X(21.5”monitor)
Field of View(mm) (Diagonal * Horizontal*Vertical)	Lens Magnification	0.7X	1X	2.0X		3.0X	4X	4.5X
	1/3"CCD	8.57x6.86x5.14	6.00x4.80x3.60	3.00x2.40x1.80		2.00x1.60x1.20	1.50x1.20x0.90	1.33x1.07x0.80
Illumination	Contour	LED Parallel Contour Illumination
	Surface	5-ring 8-division 0~255 grade continue adjustable
Software System		iMeasuring 4.0 Fully Auto Measuring Software
Load Capacity		25Kg			25Kg
Working Environment		Temperature 20℃±2℃，Humidity Range<2℃/hr,Humidity 30~80%,Vibration<0.002g,<15Hz
Power		220V/50Hz/10A
Dimension		1132x720x1665mm			1280x840x1688mm
Weight		380Kg			450Kg
