Hướng dẫn sử dụng thước cặp điện tử cho kết quả chính xác

I. Thước cặp điện tử :

Khi nhắc đến thiết bị đo lường cơ khí thì thước đo điện tử là cái tên không thể bỏ qua. Hầu hết các loại thước cặp đều được thiết kế chắc chắn, cứng cáp và có màn hình hiển thị LCD giúp người dùng dễ dàng quan sát và đọc kết quả. Thông thường, thước cặp điện tử phổ biến nhất vẫn là loại 150mm, 200mm, 300mm, kích thước đo càng lớn thì sẽ có thêm nhiều tiêu chí khắt khe hơn và giá cả theo đó cũng sẽ khác.

II. Cấu tạo.

Cấu tạo của thiết bị thước cặp điện tử Mitutoyo

III. Các lưu ý trước khi sử dụng thước cặp điện tử.

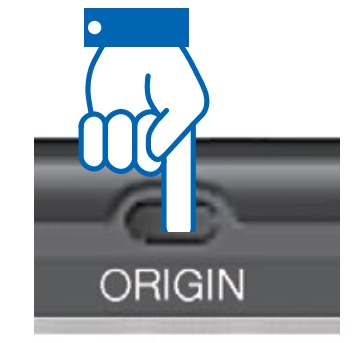

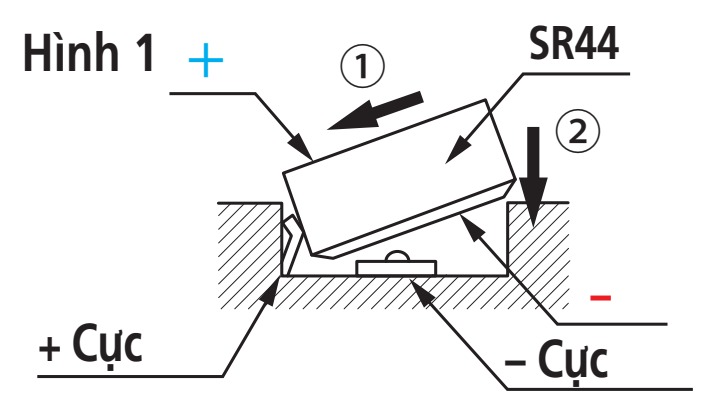

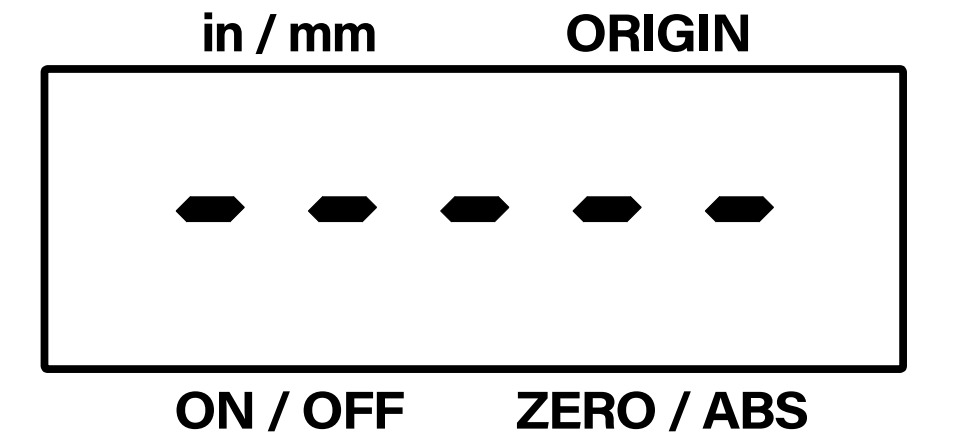

1. Dùng một lượng nhỏ dầu bôi trơn chống gỉ sét để lau bề mặt tham chiếu của thiết bị. 2. Di chuyển thanh trượt dọc theo thân chính để kiểm tra xem thanh trượt có di chuyển nhẹ nhàng mà không bị ép/kẹp chặt không. 3. Lắp một Pin SR44 Mitutoyo - 938882 với cực dương hướng lên trên. 4. Sau khi lắp xong pin, lau sạch mặt đo và cho tiếp xúc nhau, lúc này màng hình trên thiết bị hiển thị. Sau đó, ấn và giữ nút ORIGIN khoảng 3 giây để thực hiện cài đặt điểm zero. 5. Đóng bề mặt đo sau khi lau sạch và kiểm tra như sau: Mặt đo ngoài: Trong tình trạng tốt nếu không có ánh sáng lọt qua khe giữa hai mặt khi đưa ra ánh sáng. Nếu có gờ hay bụi bẩn trên bề mặt thì hai bề mặt sẽ không khít nhau và ánh sáng có thể lọt qua. Mặt đo trong: Trong tình trạng tốt nếu chỉ nhìn thấy rất ít ánh sáng lọt qua khe giữa hai mặt khi đưa ra ánh sáng.

IV. Trong khi sử dụng.

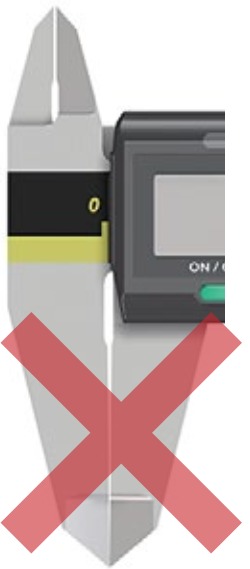

1. Đảm bảo áp dụng lực ổn định trong quá trình đo, và đo vật ở vị trí gần phần gốc của mỏ cặp nhất. 2.  Không đo vật có mặt đo bị nghiêng. Lưu ý: Nếu dụng cụ bị hỏng do làm rơi hoặc va đập mạnh, hay vì bất kỳ lý do nào khác thì tuyệt đối không được sử dụng và liên hệ với nhà cung cấp để sửa chữa kịp thời.

V. Phương Pháp Đo Lường.

1. Đo Kích Thước Ngoài.

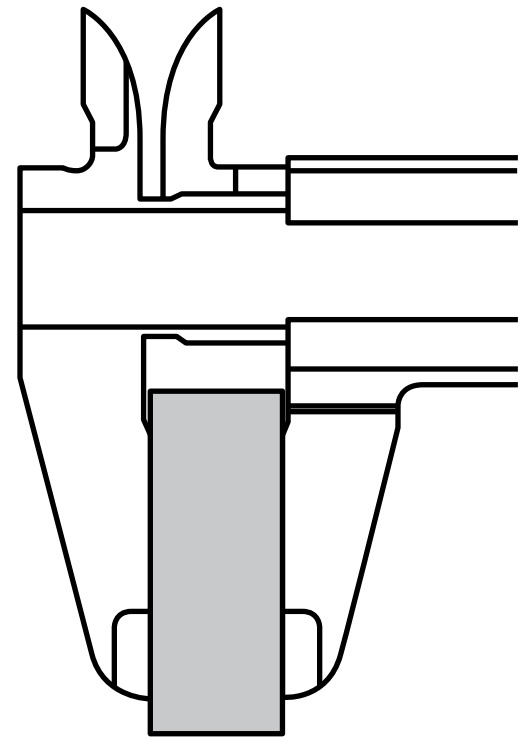

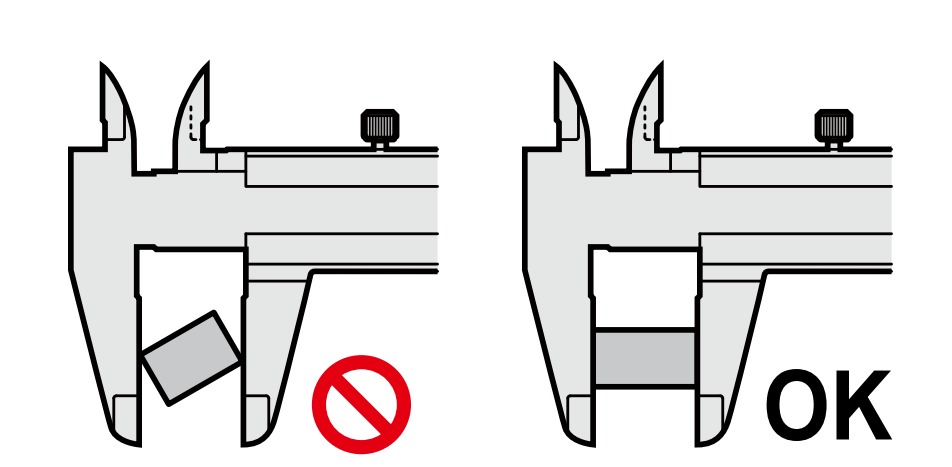

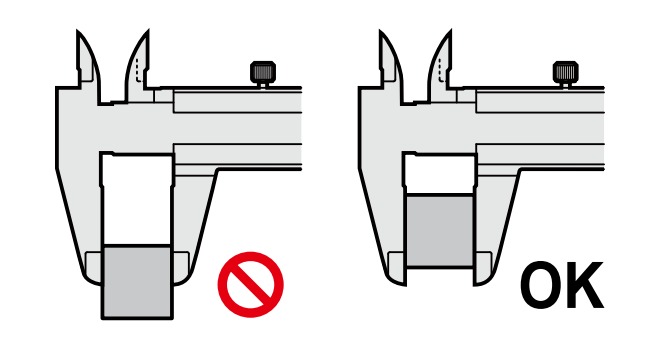

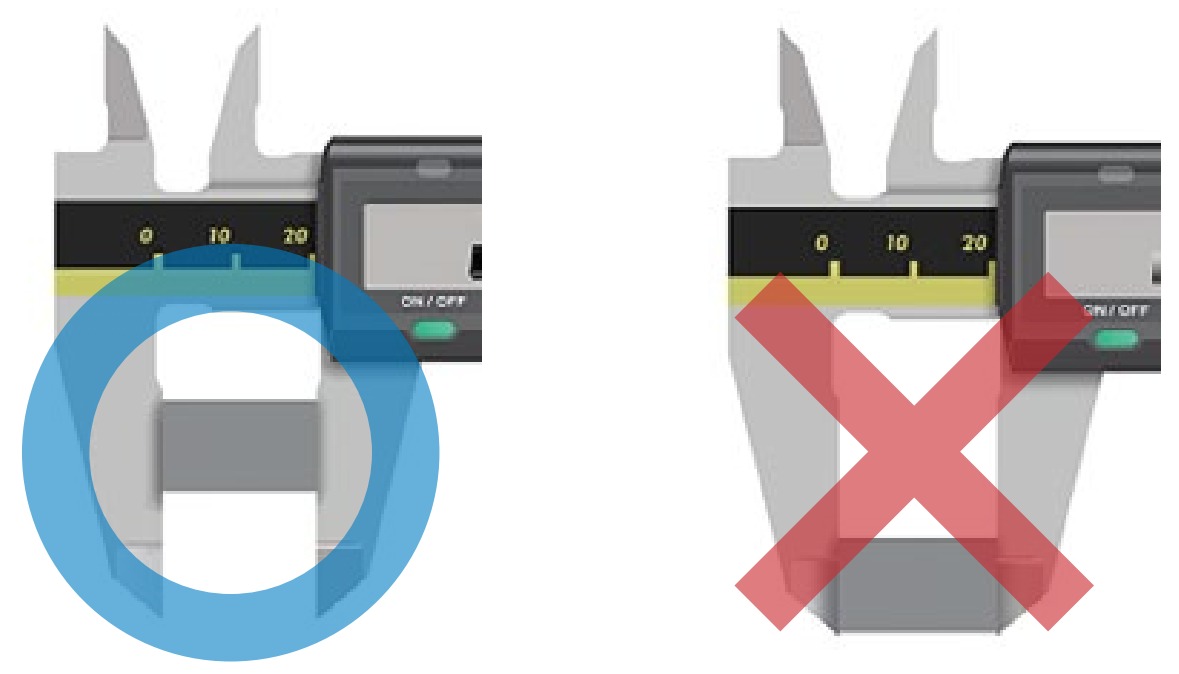

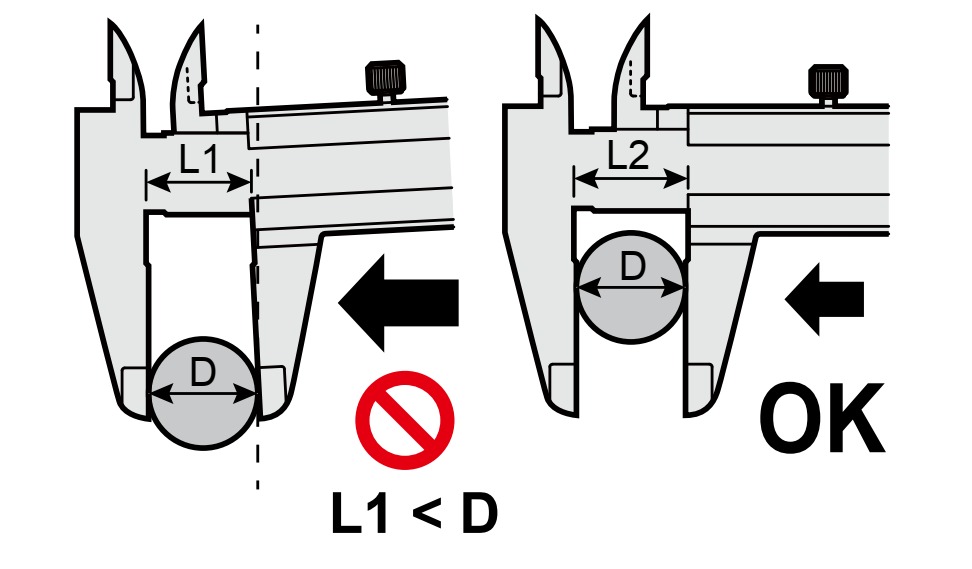

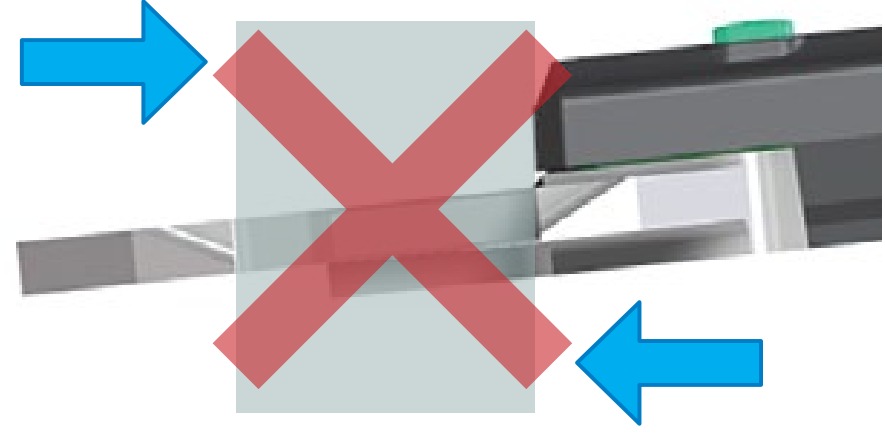

1. Đưa phôi vào các hàm đo bên ngoài và đưa các hàm tiếp xúc chặt chẽ với phôi, sử dụng thích hợp và đồng nhất lực đo. 2. Với phôi được kẹp chặt, đọc kết quả trên màng hình LCD. - Không tác dụng lực quá mạnh lên thiết bị. Lực đo quá mạnh sẽ gây ra sai số đo do sai lệch vị trí của các hàm. - Không kẹp phôi theo đường chéo.Lỗi đo lường sẽ xảy ra nếu bị nghiêng. - Kẹp phôi càng gần mặt trượt càng tốt. Đo đạc nhiều khả năng lỗi sẽ tăng lên nếu bị kẹp gần mũi hàm đo bên ngoài.

2. Đo Bậc.

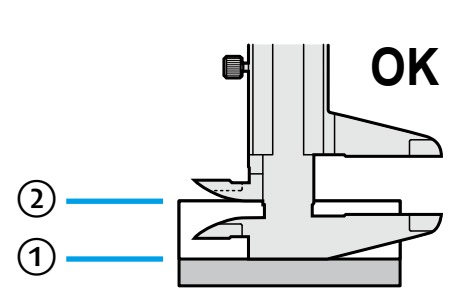

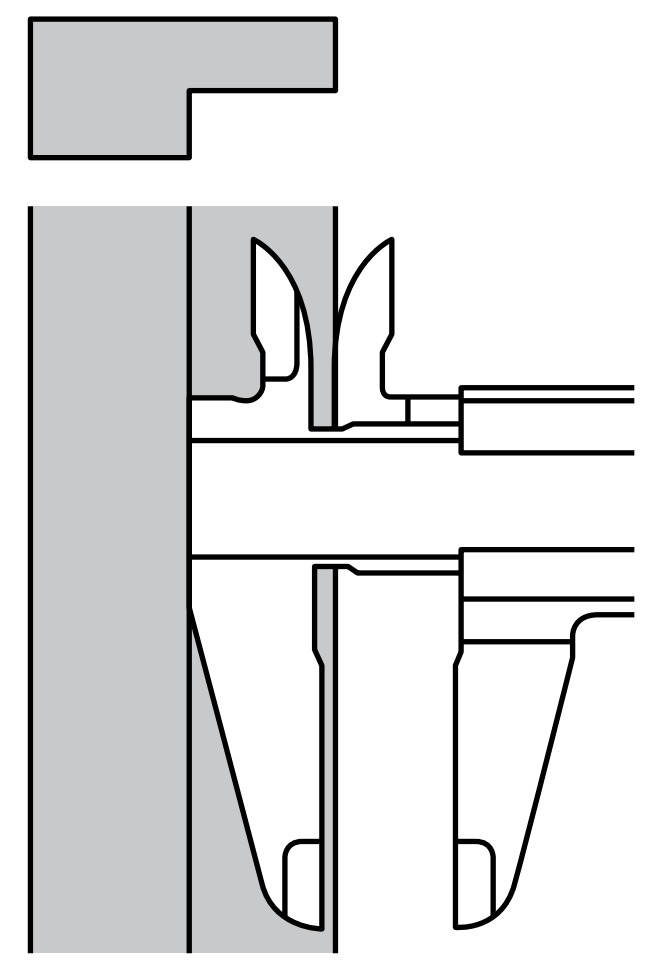

2.1. Đưa mặt đo bậc (mặt lưng thiết bị) tiếp xúc gần với phôi. 2.2. Di chuyển thanh trượt cho đến khi mặt đo bước chạm vào phôi (bề mặt bậc chi tiết). 2.3. Với các mặt đo tiếp xúc gần nhau, hãy đọc kết quả đo trên màng hình hiển thị LCD. 2.4. Không sử dụng thanh đo độ sâu để đo bậc, vì diện tích tiếp xúc nhỏ với phôi làm cho việc giữ hướng ổn định trở nên khó khăn. 2.5. Đối với phôi bậc, đưa toàn bộ bề mặt đo bậc (①, ②) tiếp xúc gần với phôi.

3. Đo Sâu.

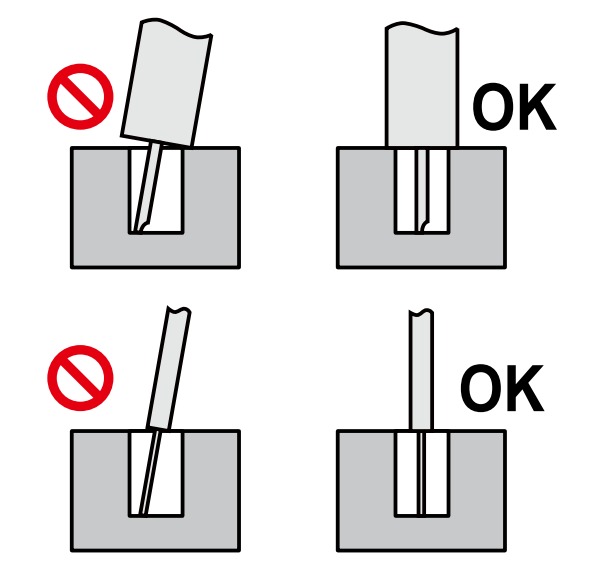

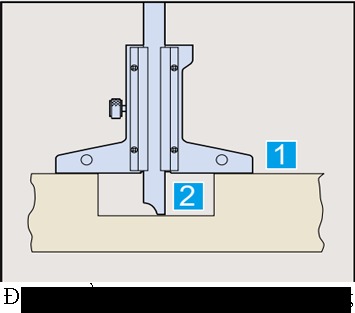

3.1. Đối với thước cặp, đưa bề mặt đo sâu tiếp xúc gần với phôi. Đối với thước đo độ sâu chuyên dùng, đưa bề mặt đế gá tiếp xúc gần với phôi. Chú ý: Mặt đế đo độ sâu của thước cặp là hẹp và không ổn định nên cần điều chỉnh cho vuông góc với phôi 3.2. Đối với thước cặp, di chuyển thanh trượt cho đến khi bề mặt đế đuôi thước tiếp xúc. Đối với thước đo độ sâu, di chuyển ngàm đo cho đến khi mặt đo tạo ra tiếp xúc. 3.3.: Đo và đọc kết quả.

4. Đo Đường Kính Trong.

Sử dụng ngàm đo trong của thiết bị để đưa phôi vào các hàm đo bên trong và đưa các hàm tiếp xúc chặt chẽ với phôi, sử dụng thích hợp và đồng nhất lực đo. Đọc kết quả trên màng hình LCD. Chú ý: sử dụng lực đo vừa phải và phù hợp, không tác dụng lực quá mạnh lên thiết bị. Lực đo quá mạnh sẽ gây ra sai số đo do sai lệch vị trí của các ngàm.

V. Lưu ý sau khi sử dụng và bảo quản thiết bị.

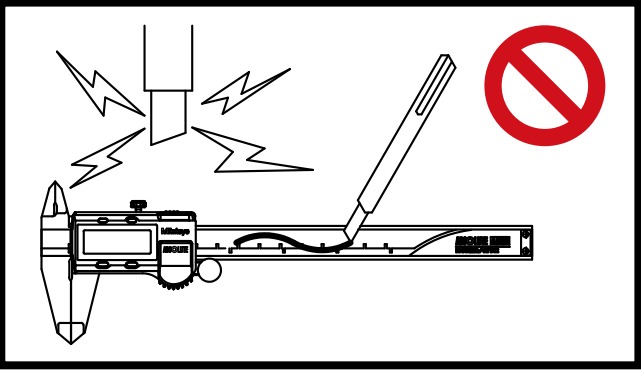

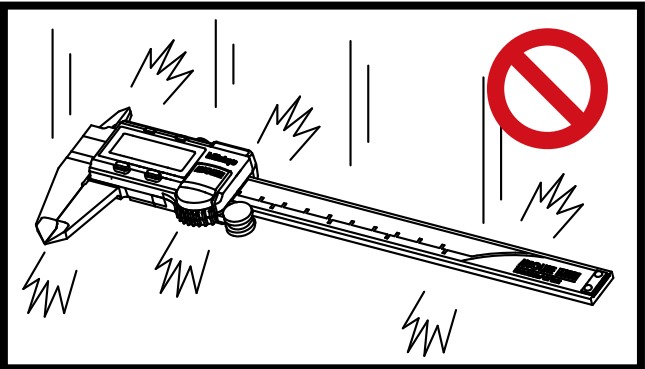

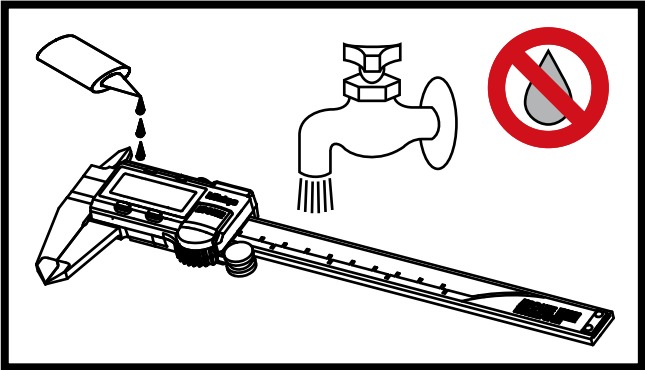

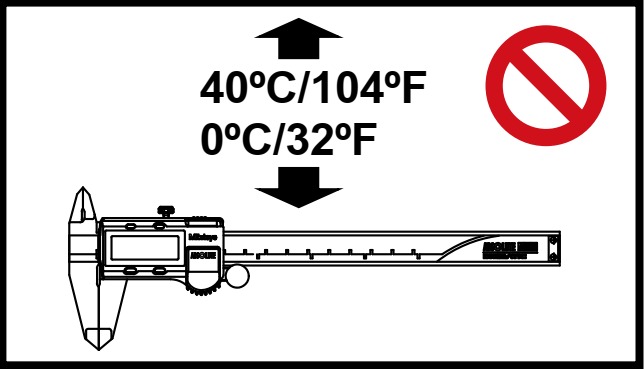

Nếu có bụi bẩn trên bề mặt đo, bề mặt chuẩn, bề mặt trượt, v.v.,lau sạch nó bằng một miếng vải khô hoặc miếng vải có với cồn. Để không sử dụng trong thời gian dài, hãy lau sạch bụi bẩn một cách cẩn thận và phủ một lớp phủ nhẹ dầu chống rỉ trước khi bảo quản. Mở mỏ cặp đo ngoài một khoảng từ 0.2 đến 2mm, nới lỏng vít hãm, và bảo quản dụng cụ. Không bảo quản ở những nơi có nhiệt độ cao, nhiệt độ thấp, cao độ ẩm, hoặc tiếp xúc với ánh nắng trực tiếp. Không bảo quản và sử dụng trong môi trường nhiều chất lỏng hoặc dung dịch tưới nguội. Không làm sử dụng vật sắc nhọn tác động lên thân thước. Không làm rơi rớt thiết bị. Thước cặp điện tử là công cụ phục vụ đắc lực cho công việc. Để sở hữu cho mình những sản phẩm Mitutoyo với mức giá phù hợp đầy đủ chứng nhận hiệu chuẩn, bạn có thể liên hệ đến 3D Vina để được tư vấn mua hàng.
