Ra mắt máy kiểm tra bánh răng Sub-Micron

Tại CONTROL Show, Gleason sẽ trình bày những phát triển mới nhất của mình để đáp ứng những thách thức về chất lượng hộp số cực cao và tiếng ồn hộp số tối thiểu. Với khả năng đo các bánh răng ở cấp độ micron phụ, thực hiện phân tích độ sóng nâng cao và đánh giá tiếng ồn của bánh răng bằng các công cụ phân tích tiên tiến nhất, làm cho 300GMS nano phù hợp lý tưởng để hỗ trợ sản xuất ổ đĩa điện tử ô tô với yêu cầu tiếng ồn tối thiểu.

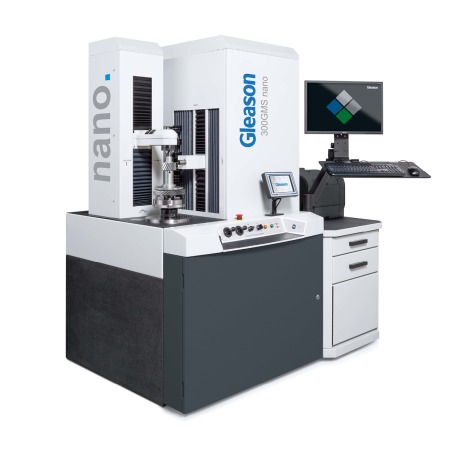

Nano 300GMS bao gồm đầy đủ các khả năng kiểm tra bánh răng hiện đại, cũng như kiểm tra bánh răng bước nhỏ và phép đo CMM. Với 300GMS nano, giờ đây người dùng có thể đo độ hoàn thiện bề mặt ở cấp độ micron phụ bằng đầu dò không trượt, đáp ứng các thông số độ nhám phổ biến nhất như được xác định bởi DIN, ISO, ANSI và các tiêu chuẩn khác, phân tích độ sóng cho biên dạng, độ chì và cao độ, và thực hiện phân tích tiếng ồn với các công cụ phần mềm tinh vi. Nano 300GMS được trang bị đầu dò quét 3D SP25 có độ chính xác cao với nhiều loại bút cảm ứng, bao gồm cả thư viện hiệu chuẩn bút cảm ứng riêng. Nano 300GMS cũng tích hợp khả năng đo lường và phân tích 3D thường được cung cấp bởi CMM.

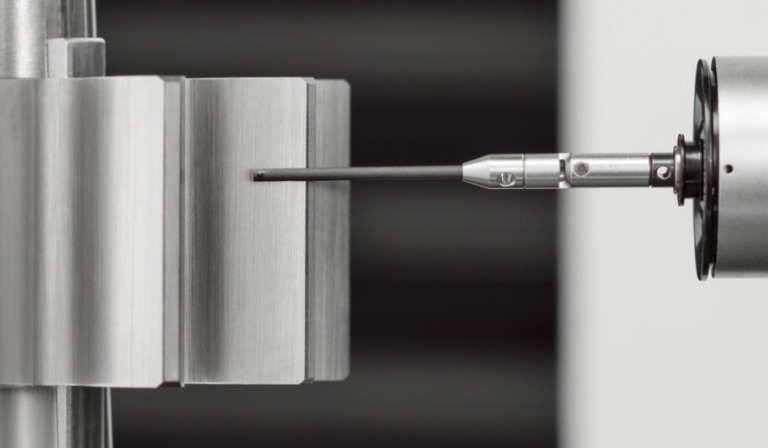

GMS cung cấp một loạt các phép đo độ nhám bề mặt

Ngoài các bánh răng và các bộ phận quay khác, 300GMS nano còn kiểm tra nhiều loại dụng cụ cắt bánh răng bao gồm bếp, Power Skiving, máy cắt và dao cạo, lưỡi dao cắt vát, hầu hết các dụng cụ chuốt và dụng cụ cắt giá đỡ. Hệ thống đi kèm với AOP (Mặt dây chuyền vận hành nâng cao) đã được cấp bằng sáng chế của Gleason, cho phép người dùng ghi lại các bản ghi nhớ video, để lại tin nhắn thoại, theo dõi các điều kiện môi trường, đọc thông tin thanh và mã QR trực tiếp vào hệ thống và hỗ trợ các dịch vụ từ xa. Máy sử dụng Ứng dụng GAMA 3.2 mới nhất và Phần mềm điều khiển kết nối dễ dàng đến máy chủ của khách hàng. GAMA cũng bao gồm phần mềm thu thập dữ liệu SPC và Dịch vụ hỗ trợ từ xa Gleason Connect. Kiểm tra bánh răng trong quá trình Hệ thống lăn bánh răng Gleason GRSL với công nghệ laser tích hợp cung cấp khả năng kiểm tra bánh răng trong quá trình mang tính cách mạng lên tới 100% sản lượng bánh răng, thiết lập một tiêu chuẩn mới cho các ứng dụng yêu cầu kiểm tra khối lượng lớn, tốc độ cao. Nó cung cấp cả thử nghiệm cuộn hai bên sườn cũng như kiểm tra bằng laser để cung cấp phép đo trên tất cả các răng chỉ trong vài giây. GRSL có sẵn ở cấu hình thủ công, bán tự động hoặc hoàn toàn tự động tùy thuộc vào yêu cầu của nhà sản xuất và đo các bánh răng hình trụ bên ngoài có đường kính lên tới 250 mm và nằm trong khoảng từ 0,4 đến 7,2 mô-đun. Nó cung cấp đầu ra phân tích trên tất cả các răng để biết biên dạng, chì và chỉ số với các đặc tính chức năng bao gồm phát hiện vết khía, biến thể composite tổng, độ đảo tổng, trung bình giữa các răng, DOP, độ dày tròn trung bình của răng, v.v. Đo vòng kín Vòng lặp khép kín của Gleason cho phép cả Sê-ri GMS và GRSL gửi kết quả kiểm tra trực tiếp đến các máy sản xuất của Gleason, bao gồm máy bào, mài và mài công suất, để tự động hiệu chỉnh các thông số sản xuất mà không cần sự can thiệp của người vận hành. Gian hàng 6203 Hội trường 6 Để biết thêm thông tin: www.gleason.com
