Ra mắt máy đo tọa độ diện rộng

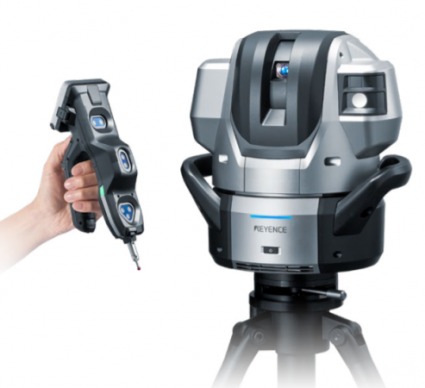

Keyence đã ra mắt máy đo tọa độ diện rộng. Dòng Keyence WM cho phép đo chính xác trên một khu vực rộng lớn chỉ bằng cách chạm vào bộ phận bằng đầu dò đo cầm tay không dây Bluetooth 5 cung cấp khả năng kiểm tra di động trên sàn nhà máy hoặc trong phòng thí nghiệm. WM CMM có thể đo các chi tiết dài tới 10m (30 ft).

Tính năng theo dõi ba camera tích hợp cho phép đo lường với độ chính xác cao trên một khu vực rộng lớn bằng cách sử dụng khái niệm mới với camera theo dõi thu được ánh sáng cận hồng ngoại phát ra từ bảy điểm đánh dấu đầu dò. Camera tham chiếu và camera tìm kiếm đầu dò cho phép đo độ chính xác cao với độ lặp lại ±10 μm trên khu vực đo. Camera bên trong Sê-ri WM có thể phát hiện các góc quay của camera theo dõi với độ chính xác cực cao ±90° (trái hoặc phải) và ±30° (lên hoặc xuống) bằng cách xác định biểu đồ bên trong. Tọa độ 3D được tính toán với máy ảnh được sử dụng làm tham chiếu. Camera theo dõi chỉ phát hiện ánh sáng cận hồng ngoại phát ra từ các điểm đánh dấu đầu dò, do đó, miễn là đầu dò nằm trong tầm nhìn của camera, vị trí và hướng của nó có thể được phát hiện. Giao thoa kế laser được sử dụng để kiểm tra và hiệu chuẩn đã được hiệu chuẩn bởi một công ty được UKAS công nhận cho hệ thống truy xuất nguồn gốc đáp ứng các tiêu chuẩn quốc tế – UKAS có thỏa thuận công nhận lẫn nhau với A2LA. WM CMM thực hiện tự hiệu chuẩn trước khi đo. Dễ dàng đo lường với máy ảnh tìm kiếm thăm dò Nếu ánh sáng phát ra từ các điểm đánh dấu đầu dò tạm thời bị chặn, vị trí đầu dò sẽ tự động được phát hiện khi nhìn thấy lại cho phép thực hiện các phép đo liền mạch mà không phải lo lắng về phạm vi có thể nhận được ánh sáng. Đầu dò cũng có đèn LED xác nhận trạng thái phát hiện đầu dò có thể nhìn thấy .

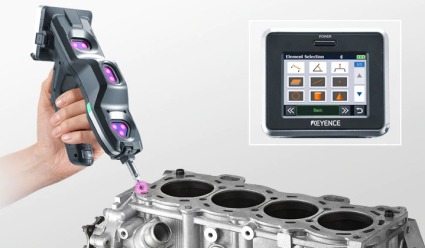

Đầu dò được trang bị màn hình cảm ứng LCD màu TFT truyền dẫn 2,7 inch giúp người vận hành không phải di chuyển qua lại giữa máy tính và bộ phận. Pin bên trong đầu dò có thời lượng hoạt động 8 giờ với cụm đầu dò hoàn chỉnh nặng 600 gram (1,32 lbs). Đầu Camera WM nặng khoảng 13 kg (28,6 lbs) và hãng tuyên bố rằng hệ thống có thể được thiết lập và sẵn sàng để kiểm tra chỉ trong 2 phút. Sê-ri WM cung cấp hoạt động trực quan bằng cách sử dụng các hình ảnh và biểu tượng dễ hiểu để hướng dẫn người dùng vận hành hệ thống. Ngoài các phép đo vòng tròn, khoảng cách và các phép đo cơ bản khác, có thể thực hiện các phép đo điểm ảo như điểm giữa, phép đo GD&T (độ phẳng, v.v.) và phép đo tọa độ XYZ. Ghi chú viết tay có thể được thêm vào các báo cáo từ màn hình thăm dò. Đầu dò cũng được trang bị một camera nhỏ, vì vậy Sê-ri WM có thể phủ hình ảnh chi tiết 3D từ camera của đầu dò. Hướng dẫn đo lường thực tế tăng cường

Bất kỳ ai cũng có thể đo lường các tính năng giống như cách nó được đo lường ban đầu. Chỉ cần đặt đầu dò vào vị trí hiển thị trên hình ảnh tổng hợp. Sê-ri WM giảm tính chủ quan bằng cách tự động phát hiện xem các phép đo có được thực hiện chính xác hay không. Người dùng có thể thực hiện phép đo so sánh CAD của bộ phận. Độ lệch giữa dữ liệu phần và dữ liệu CAD 3D có thể được hiển thị dưới dạng bản đồ màu hỗ trợ phép đo các bề mặt cong dạng tự do và dung sai biên dạng. Chức năng kích hoạt tự động cho phép lấy tới 200 điểm liên tục bằng cách dò tìm đầu dò trên các hình dạng tự do. Báo cáo kiểm tra dễ hiểu có thể được tạo bằng hình ảnh và dữ liệu đo được ở định dạng văn bản có định dạng (RTF) có thể chỉnh sửa. Độ chính xác của lỗi chỉ báo CMM được trích dẫn ở mức ± (28 + 5 L/1000) μm. Các ứng dụng WM đo lường điển hình bao gồm: Đo lường trong máy Tính năng Đo lường 3D và GD&T trong khi bộ phận vẫn nằm trong máy công cụ. Đo lường lắp ráp Kiểm tra các cụm lắp ráp và đồ gá kiểm tra Đo sau khi lắp ráp Đo độ phẳng, vị trí thực và độ song song sau khi lắp ráp So sánh 3D CAD sau khi hàn/lắp ráp Sau khi hàn hoặc lắp ráp, các mối quan hệ vị trí có thể được so sánh với dữ liệu 3D CAD Để biết thêm thông tin: www.keyence.com
