Ra mắt hệ thống đo quang di động

Nhà cung cấp thiết bị đo lường của Ý, Fratelli Rotondi, đã cho ra mắt hệ thống đo lường dựa trên quang ảnh và tầm nhìn âm thanh nổi mới OptiMe. Nó bao gồm hai máy ảnh kỹ thuật số có độ phân giải cao với đèn chiếu sáng đồng trục và máy chiếu ánh sáng có cấu trúc. Hệ thống bao gồm phần mềm độc quyền để thu thập và xử lý dữ liệu. Hơn nữa, nó có thể dễ dàng sử dụng với bất kỳ phần mềm đo lường nào khác trên thị trường.

Mô hình hàng đầu của OptiMe có thể đạt được tới 7 triệu điểm chỉ trong vài giây; thông lượng cao này đưa hệ thống tiến thêm một bước so với Máy đo tọa độ tiếp xúc chung (CMM). Ngoài ra, việc không có tiếp xúc cho phép hệ thống kiểm tra các vật mềm và dẻo, tránh hư hỏng và uốn cong. OptiMe cũng có khả năng thu được các bề mặt kim loại mà không cần phun một phần, tiết kiệm thời gian, chi phí và sử dụng các chất gây ô nhiễm. Các thành phần của hệ thống được cố định vào một tấm sợi carbon đảm bảo độ cứng, độ ổn định và độ nhạy rất thấp đối với các hiệu ứng nhiệt. Ngoài ra, trọng lượng nhẹ (từ 4 đến 6 kg tùy thuộc vào kiểu máy) cho phép hệ thống được vận chuyển dễ dàng và làm cho OptiMe đặc biệt phù hợp cho các đánh giá tại chỗ . OptiMe không chỉ nhanh và chính xác mà còn linh hoạt với hệ thống hoạt động ở hai chế độ hoạt động:

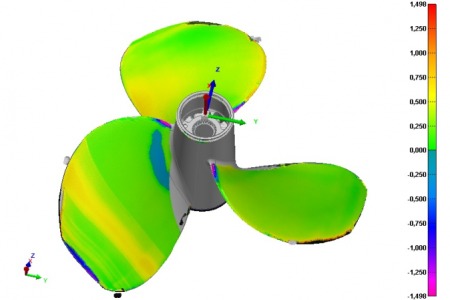

Chế độ hoạt động: các mẫu ánh sáng có cấu trúc được chiếu lên bề mặt vật thể và được camera đọc lại. Bằng cách này, OptiMe thu được các đám mây dày đặc gồm hàng triệu điểm để thu được biểu diễn 3D của bề mặt đối tượng, ngay cả khi bề mặt đó nhẵn và thiếu các đặc điểm dễ nhận biết. Chế độ làm việc này đặc biệt hữu ích cho cả kỹ thuật đảo ngược và kiểm tra kiểm soát chất lượng. Do đó, các biểu diễn CAD của các mô hình vật lý hoặc ngược lại, so sánh giữa các sản phẩm cuối cùng và các mô hình CAD của chúng thực sự có thể thực hiện được.
Chế độ thụ động: khi phát hiện các đặc điểm như lỗ, khe và lề , thì việc chiếu ánh sáng phi cấu trúc là đủ để làm cho các đặc điểm này có thể nhận dạng và đo lường được bằng máy ảnh. Nếu chỉ cần có những đặc điểm như vậy và không có bề mặt, máy chiếu ánh sáng có cấu trúc có thể được thay thế bằng một đèn chiếu sáng đơn giản, hoặc thậm chí loại bỏ hoàn toàn, do đó giảm trọng lượng của đầu quét.

OptiMe được triển khai với hai phiên bản chính: OptiMe-S và OptiMe-L. Cái trước có trường nhìn 450 x 340 mm cho khoảng cách làm việc danh nghĩa khoảng 1 mét, trong khi cái sau có trường nhìn 2000 x 1500 mm cho khoảng cách làm việc danh nghĩa khoảng 2,5 mét. Bằng cách thay đổi máy ảnh và cách sắp xếp ống kính dựa trên nhu cầu của khách hàng, bạn cũng có thể tùy chỉnh các kiểu máy. Độ chính xác nằm trong khoảng từ 0,01 mm đến 0,2 mm tùy theo trường nhìn. OptiMe được cung cấp với hộp máy bay tiện dụng và giá ba chân nhẹ để định vị. Phiên bản cấp nhập cảnh (OptMe-EL) cũng có sẵn trên thị trường. Với phiên bản này, người dùng có thể tận dụng lợi thế của công nghệ với mức giá rất thấp mà không ảnh hưởng đến độ chính xác. Phiên bản Cấp độ Đầu vào phù hợp với nhiều ứng dụng từ kim loại đến nhựa và từ vật thể có kích thước nhỏ đến lớn. Các mô hình OptiMe cũng có thể được cài đặt trên các máy hiện có bao gồm rô-bốt và máy phay. Hệ thống yêu cầu PC chạy Windows 10 và được cung cấp phần mềm thu nhận và hiệu chỉnh riêng. Quá trình hiệu chuẩn chỉ mất vài phút với hệ thống duy trì ổn định theo thời gian. Phần mềm cho phép thực hiện một số thao tác với một hoặc nhiều đám mây điểm. Chẳng hạn, có thể căn chỉnh nhiều lần quét với cả điểm đánh dấu phẳng và hình cầu, cũng như căn chỉnh tầm xa dựa trên hình dạng giữa các đám mây điểm khác nhau. Hơn nữa, các đám mây điểm có thể dễ dàng chuyển đổi thành dạng lưới và xuất ở nhiều định dạng khác nhau, bao gồm STL và PLY. Hệ thống tương thích với hầu hết các phần mềm đo lường có khả năng nhập các mô hình toán học. Các ứng dụng của OptiMe bao gồm từ ô tô đến lĩnh vực hàng không vũ trụ, cũng như trong các lĩnh vực kỹ thuật, nơi yêu cầu phải có được các bề mặt lớn nhanh chóng và đáng tin cậy. Để biết thêm thông tin: www.rotondi.it
