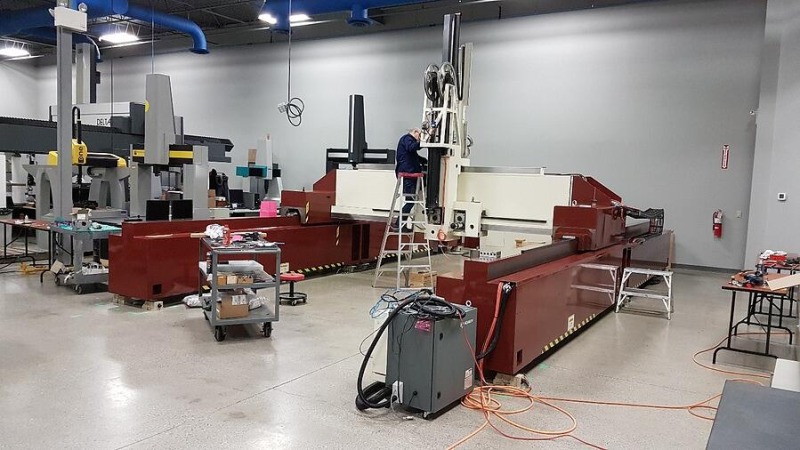

Giai đoạn đầu tiên của dự án này chứng kiến hầu hết các công việc nặng nhọc để di chuyển các dầm và cột lớn vào xưởng CMMXYZ. 4 ngày tháo dỡ CMM và chuẩn bị vận chuyển, tại cơ sở của chủ sở hữu trước đó đã được thực hiện. Máy quá cao đối với cơ sở CMMXYZ và do đó không thể gắn trên các trụ của nó trong quá trình tái sản xuất.

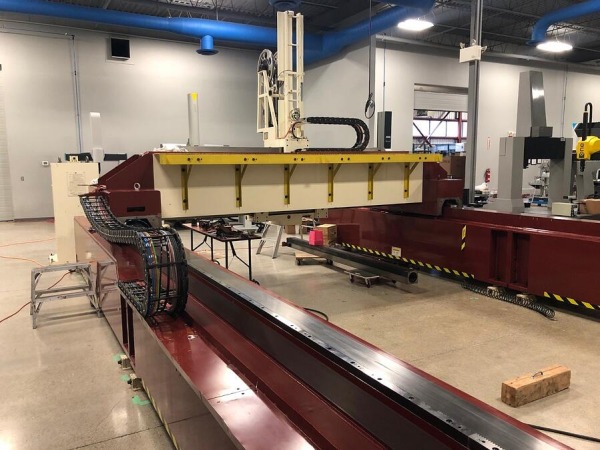

Với hơn 30 năm kinh nghiệm, nhà chế tạo máy CMMXYZ thừa khả năng đảm nhận dự án lớn. Ngoài việc giám sát từng giai đoạn lắp ráp, anh ấy còn phải tận dụng phòng dụng cụ trong nhà để gia công lại và mài giũa các giá đỡ truyền động trục Y, làm sạch và bảo dưỡng tất cả các động cơ và hộp số cũng như căn chỉnh lại hoàn toàn các bộ phận. Dầm tách trục Y.
Sau khi các sửa đổi cơ học hoàn tất, trọng tâm là hệ thống khí nén CMM. Trên CMM, khí nén (đường khí) đóng một vai trò quan trọng trong hiệu suất tổng thể của máy do cụm cầu chạy trên các ổ trục khí. Trong dự án này, CMM phải được loại bỏ hoàn toàn và thiết kế lại toàn bộ hệ thống khí nén. Kích thước và trọng lượng tuyệt đối đã thêm một thử thách nữa vào giai đoạn này của quy trình.
Nâng cấp thiết bị điện tử là 'trái tim' của bất kỳ trang bị thêm CMM nào. Nếu động cơ và hộp số của những 'con quái vật' này là cơ bắp của CMM, thì bộ điều khiển chính là bộ não. Trong quá trình trang bị thêm, bộ điều khiển ban đầu đã được thay thế bằng bộ điều khiển Hexagon Manufacturing Intelligence RC1 đã điều chỉnh để giao tiếp với bộ điều khiển thăm dò Renishaw PH10M và phần mềm PC-DMIS CAD++. Bộ điều khiển trang bị thêm RC1 phục vụ cho các CMM cầu, giàn và cánh tay ngang trung bình và cao cấp hỗ trợ tối đa năm trục có thể định cấu hình và cung cấp công suất đầu ra lên tới 800W. Để tích hợp bộ điều khiển mới và mang lại độ tin cậy lâu dài, chuyên gia điện tử CMM XYZ đã nâng cấp tất cả hệ thống cáp của máy thành động cơ CMM, đầu đọc tỷ lệ và cáp của đầu dò Renishaw.
PC-DMIS đã được cài đặt chạy trên PC chạy Windows 10. Thật thú vị khi lưu ý rằng năm DEA Delta 4509 CMM được sản xuất ban đầu Hệ điều hành Windows của Microsoft chỉ mới một năm tuổi!
Giai đoạn cuối cùng của dự án này liên quan đến việc tháo rời CMM, đóng thùng, lắp ráp lại và cuối cùng là cân bằng và hiệu chuẩn tại chỗ. Quá trình lắp đặt CMM tại ngôi nhà mới của họ mất 9 ngày để lắp ráp, cân chỉnh độ chính xác và hiệu chuẩn. Kiểu CMM này yêu cầu nền móng liên quan đến việc đào đến độ sâu 5,5 m và cần có lớp chống đỡ bên dưới lớp do gần móng của tòa nhà. Chống đỡ liên quan đến việc xây dựng một bức tường chắn được gia cố lại bên trong hố đào để ngăn đất chuyển dịch. Giai đoạn này của dự án mất hai tháng để hoàn thành.
CMM đã hoàn thiện, được trang bị thêm có thể tích đo là 2500mm x 6300mm x 1800mm, đã được hiệu chuẩn với độ chính xác thể tích 0,023mm và sẵn sàng cung cấp dịch vụ đo trong 30 năm nữa.
Elliott Foster của CMMXYZ đã nhận xét “Chúng tôi đã biến đổi ít nhất 10 CMM 'quái vật' DEA cũ này – chúng tồn tại mãi mãi.”
Ai nói quái vật đã tuyệt chủng? Cơ quan Đo lường-Đo lường Canada đang đưa những CMM 'quái vật' này từ quá khứ sống lại.
Để biết thêm thông tin: www.cmmxyz.com
