“XTURA tạo ra các phép đo tự động có độ chính xác cao từ các bức ảnh giúp tính toán chính xác hình dạng của vật thể. Nhiếp ảnh là phép chiếu cảnh 3D lên mặt phẳng 2D dẫn đến mất thông tin độ sâu. Mục tiêu tại XTURA là đảo ngược quá trình này” , Patrik Folkesson – Giám đốc Công nghệ của XTURA nhận xét.
Trung tâm của các nguyên tắc của phép chụp ảnh là yêu cầu khớp các đặc điểm tương ứng trong nhiều hình ảnh của một đối tượng, từ các góc nhìn khác nhau. Do đó, nhiều hình ảnh của đối tượng phải được chụp với đủ chồng chéo để xem các tính năng tương ứng đó nhiều lần. Nếu các điểm đặc trưng chung không được tìm thấy hoặc được khớp không chính xác, sẽ dẫn đến sự thiếu chính xác. Một số giải pháp chụp ảnh công nghiệp sử dụng các mục tiêu được đặt trên bề mặt đối tượng để khắc phục thách thức này. Cách tiếp cận này cung cấp độ chính xác đo cao, nhưng chỉ chụp được 'mục tiêu', nó không chụp được bất kỳ thông tin nào từ bề mặt đối tượng thực tế. Cần có một kỹ thuật chụp bề mặt bổ sung, chẳng hạn như quét ánh sáng chiếu,
“Với sự phát triển của chúng tôi trong công nghệ hình ảnh và sức mạnh tính toán sẵn có, các kỹ thuật chụp ảnh không mục tiêu tiên tiến hơn có thể được thực hiện. Công nghệ GigaScan của XTURA đặc biệt tận dụng 'kết cấu' vốn có trong bề mặt thực của vật thể. Điều này có nghĩa là có thể tìm thấy nhiều điểm đặc trưng phổ biến hơn và những điểm này đại diện cho bề mặt thực của đối tượng, thay vì các mục tiêu nhân tạo được áp dụng cho bề mặt. Kết quả là một đám mây điểm có độ phân giải cao, độ chính xác cao” , Folkesson nhận xét thêm.
XTURA GigaScan cung cấp công nghệ chụp ảnh không mục tiêu này cho phép người dùng thực hiện bước tiếp theo trong đo lường dựa trên sản xuất.
Các thành phần cốt lõi của giải pháp hỗ trợ GigaScan™ là:

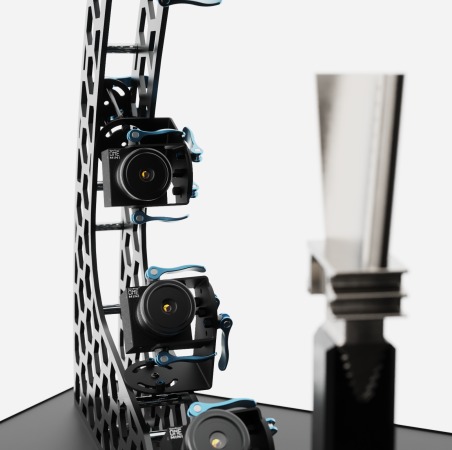

Cảm biến hình ảnh: Máy ảnh kỹ thuật số cấp công nghiệp của Canon, được hiệu chỉnh tùy chỉnh và sử dụng mạnh mẽ được tối ưu hóa với các thuật toán chụp ảnh XTURA. Các cảm biến hình ảnh được quản lý thông qua bộ điều khiển hệ thống nhiều GPU XTURA đảm bảo hình ảnh được chụp với thời gian chính xác cho quy trình kiểm tra và được tối ưu hóa để tái tạo phép đo ảnh 3D nhanh chóng.
Phần mềm GigaScan 3D: Phần mềm 'công cụ' xử lý dữ liệu hình ảnh để tái tạo 3D. Trung tâm của hệ thống là các thuật toán được tối ưu hóa và phát triển của XTURA mang lại cả độ chính xác 3D và hiệu quả xử lý.

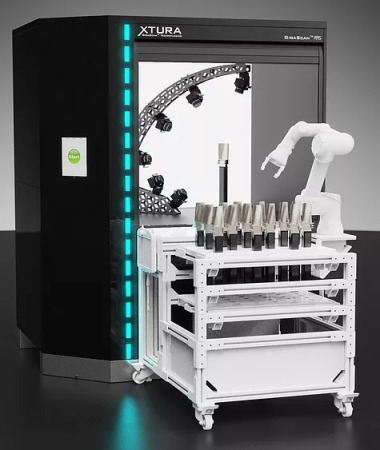

Các giải pháp hỗ trợ GigaScan được thiết kế để cung cấp các nhiệm vụ kiểm tra tính năng và hình học bề mặt tự động, lặp đi lặp lại. Các hệ thống có thể được thiết kế với một dãy cảm biến cố định cung cấp đầu ra đạt/không đạt cho các ứng dụng sản xuất số lượng lớn hoặc một camera duy nhất được tích hợp với rô-bốt hợp tác cung cấp phân tích đo lường chi tiết.
Không giống như các công nghệ đo lường khác có độ chính xác hạn chế nghiêm ngặt, GigaScan cũng mang đến cơ hội lựa chọn độ chính xác của hệ thống, theo đó độ chính xác của hệ thống được cung cấp chủ yếu là một chức năng của thiết kế hệ thống cho đến khi đạt đến mức micron thấp. Các hệ thống có thể được điều chỉnh bằng cách tăng độ phân giải và phạm vi hình ảnh đầu vào để đáp ứng tốc độ kiểm tra và độ chính xác đầu ra cần thiết.
Điểm nổi bật của giải pháp kiểm tra GigaScan Powered:
– Phép đo ảnh không mục tiêu không cần áp dụng các mục tiêu lên bề mặt bộ phận.
– Không cần chuẩn bị bề mặt vì phương pháp này sử dụng kết cấu vốn có trong vật liệu, cấu trúc hoặc bề mặt hoàn thiện của bộ phận.
– Không cần nội địa hóa. Nhiều kỹ thuật đo lường hiện tại yêu cầu định vị hoặc theo dõi cảm biến có độ chính xác cao để tạo ra sự liên kết hệ thống toàn cầu. Công nghệ GigaScan chỉ yêu cầu các cảm biến được định hướng để xem đối tượng, không yêu cầu phải biết chính xác vị trí của camera.
– Phép chụp ảnh không mục tiêu không yêu cầu độ phức tạp của hệ thống ở giai đoạn chụp của quy trình mang lại sự mạnh mẽ và độc lập với môi trường.
Để biết thêm thông tin: www.xtura.se
