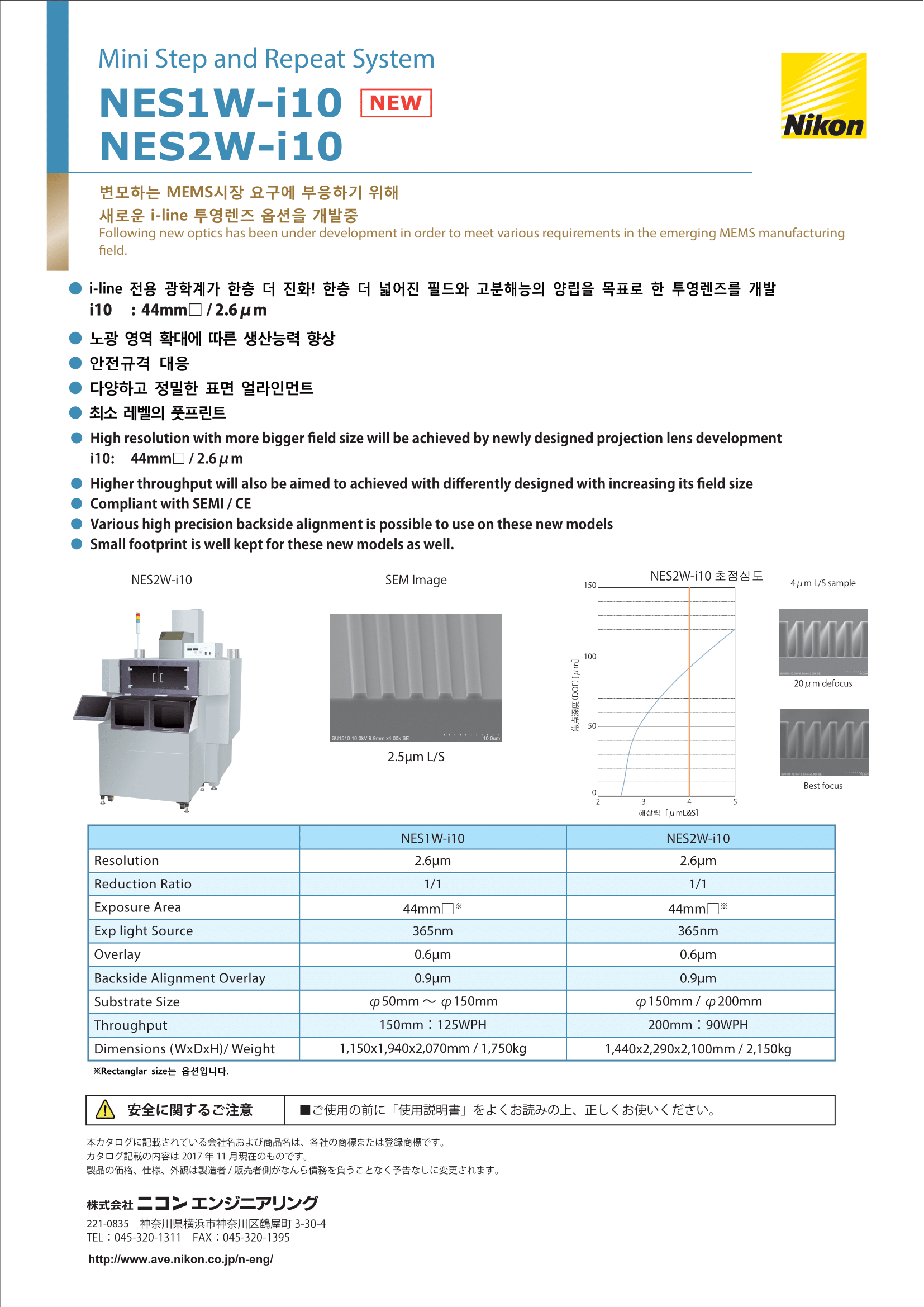

• 새롭게 디자인된 투사렌즈 개발로 보다 넓은 필드 사이즈와 고해상도 실현 (44x44mm) • 노광영역 확대에 따른 Throughput 향상 • SEMI/ CE 준수 • 옵션사양으로 고정밀 배면 정렬장치 적용가능 • 세계 최소수준의 Foot print

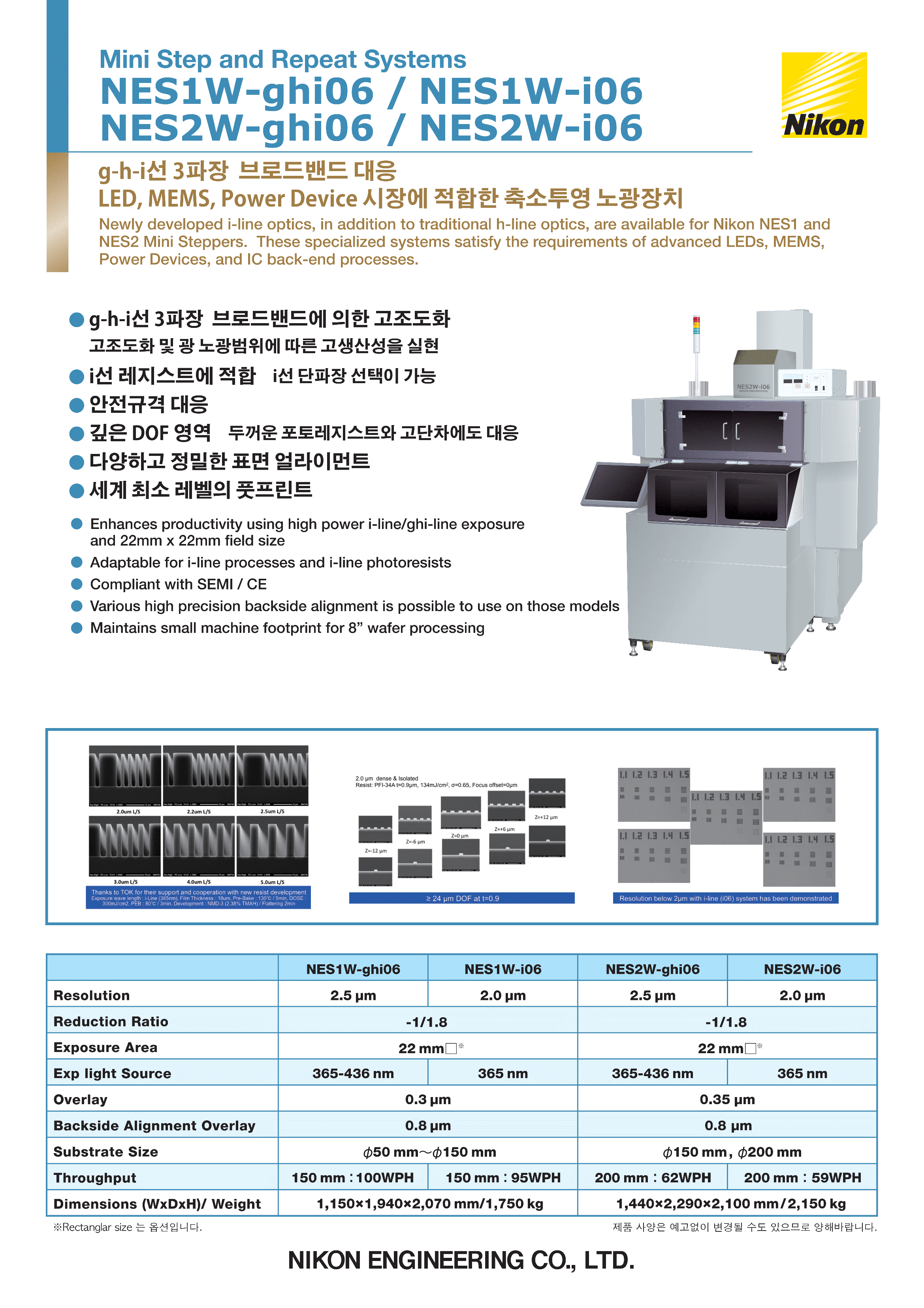

• 고출력 i-line과 22mmx22mm의 넓은 노광영역으로 생산성 향상 • i-line 프로세스뿐만 아니라 i-line PR에도 적용 가능하며 • NA가 0.13인 투사렌즈 채택으로 초점심도와 해상도가 가장 높은 조합 • SEMI 2/8 및 NFPA79 준수 • 옵션사양으로 고정밀 배면 정렬장치 적용가능 • 세계 최소수준의 Foot print

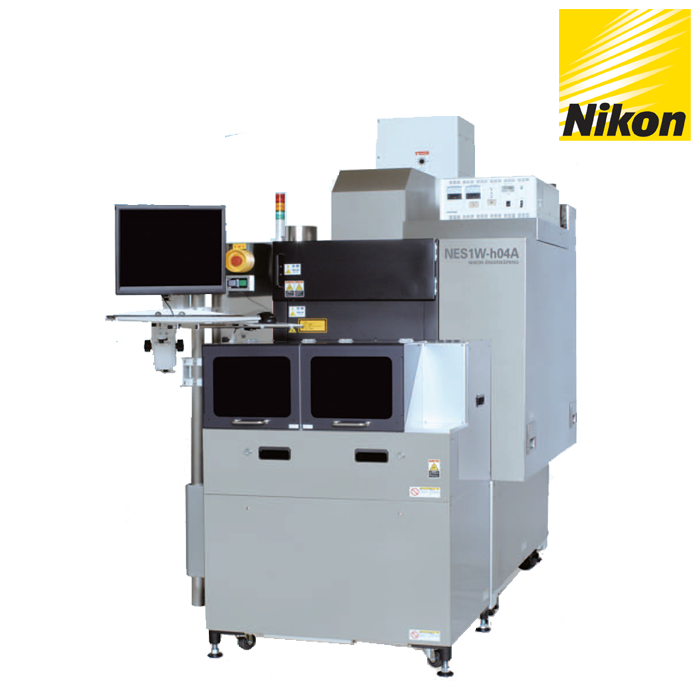

• LED&MEMS에 최적화된 투영 렌즈 채택 • 새로운 광학계로 노출 Power 및 Throughput 향상 • 1 Reticle방식 2 Pattern적용으로 Reticle 비용절감 효과 증진 • NES1W-h04/h04A, NES2W-h04/h04A ( CE/SEMI규격 대응장비 ) • 세계 최소 수준의 Small Footprint

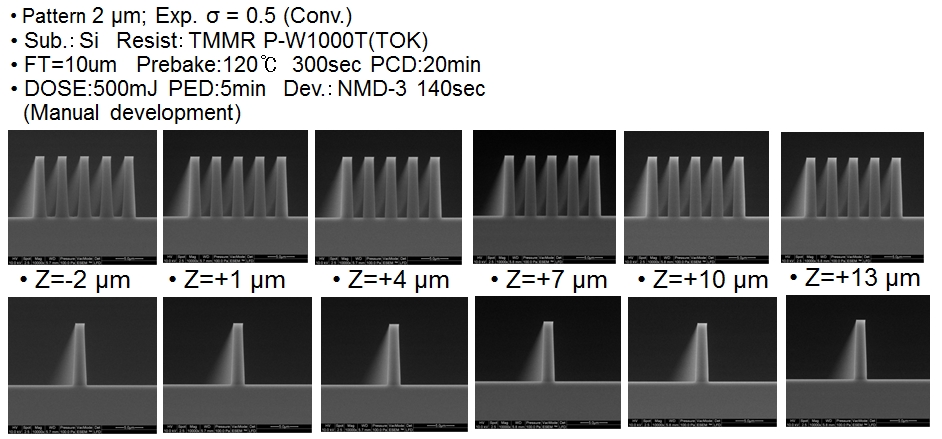

- 두꺼운 Photo Resist에도 대응 가능 (PR 10um 이상에서, L/S 3um)

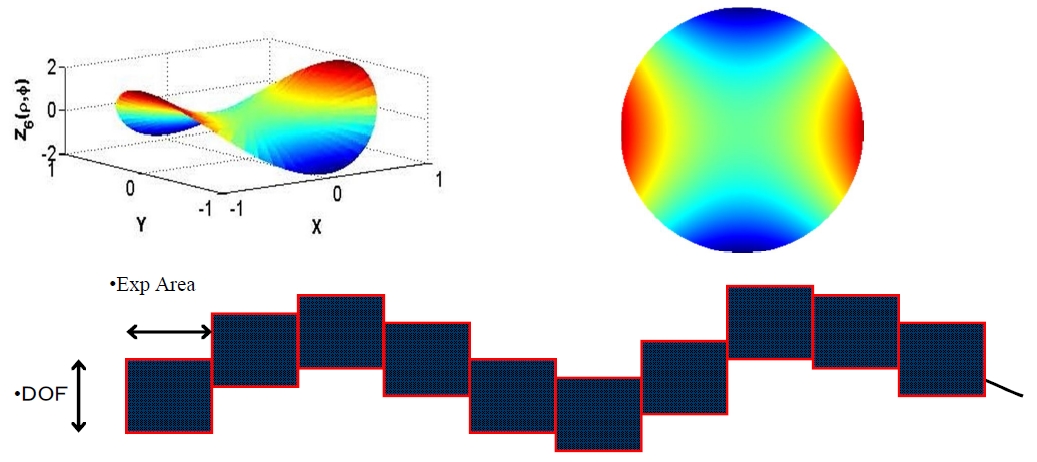

- BOW Wafer에도 대응 가능(4inch기준 BOW 200um대응)

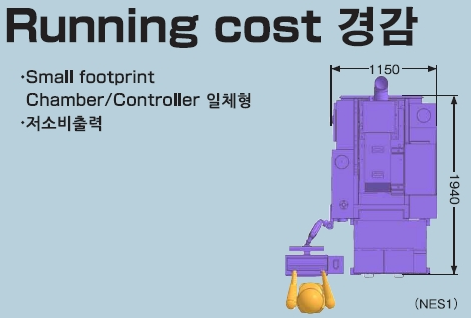

2. Smallest Footprint
- 세계 최소 레벨의 Footprint ( W: 1150 x D: 1940 x H:2080 )

3. 고정도 Backside Alignment, IR용 Alignment 중 선택 가능
4. 비용대비효과가 뛰어난 Basic Model
| Option |

Nikon Engineering Stepper i06

Nikon Engineering Stepper i10
