Máy quét dòng Laser nhỏ gọn cung cấp khả năng kiểm tra CMM nhanh chóng và chính xác

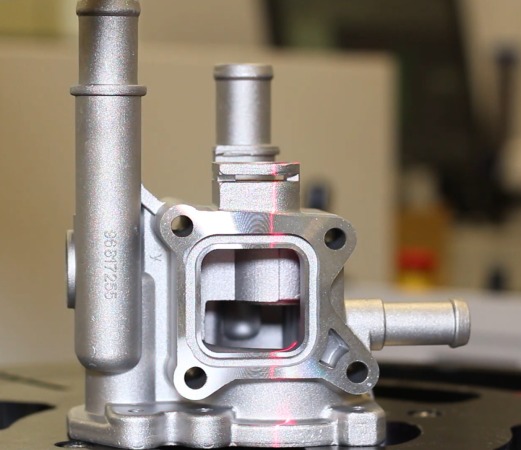

Máy quét laze XLP 3D của CyberOptics cung cấp tốc độ, độ chính xác và độ phân giải tốt nhất trong ngành linh hoạt cho công nghệ quét vạch laze trên máy đo tọa độ (CMM) và có sẵn ở nhiều độ dài vạch laze khác nhau. Với khả năng quét mọi thứ từ các bộ phận nhỏ, có độ chi tiết cao đến các bộ phận lớn của ô tô và hàng không vũ trụ, đầu dò XLP là câu trả lời cho việc quét laser CMM chính xác.

Đầu dò laze XLP được tích hợp hoàn toàn với hệ thống quét 3D của CyberOptics Surveyor và cũng có sẵn để trang bị thêm cho CMM hiện có. XLP có sẵn ở các mẫu 250, 500 và 1000 với chiều dài dây danh định là 35 mm, 50 mm và 86 mm với độ chính xác quét là 6 µm, 12µm và 24µm. Các đầu dò được lắp với khớp vạn năng Renishaw PH10M và nhiều dây tương thích để sử dụng với các giá đỡ thay đổi đầu dò.

Thời gian kiểm tra ngắn hơn

XLP thu thập dữ liệu đám mây điểm tốc độ cao với tốc độ quét nhanh hơn 70%, tiết kiệm thời gian với chương trình nhanh được thiết lập với Surveyor Scan Control (SSC) và các phần bổ trợ trực tiếp cho các gói phần mềm kỹ thuật đảo ngược và kiểm tra. Hệ thống quét hiệu quả với kết nối ethernet gigabit sẵn sàng cắm và chạy cho CMM hiện có.

Độ chính xác cao và hiệu suất phân giải

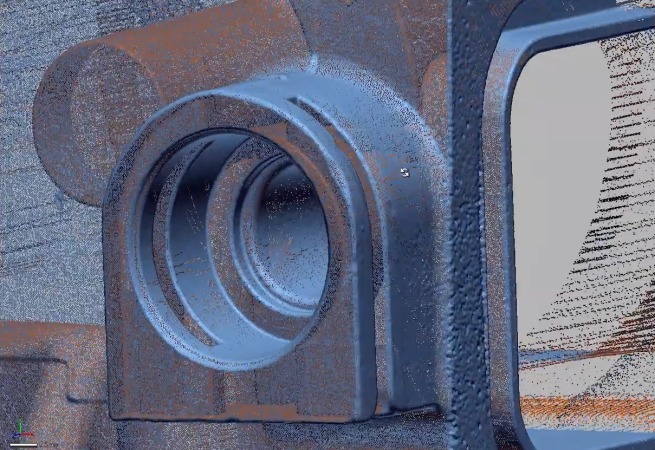

Người dùng có được biểu diễn 3D chính xác của một bộ phận hoặc đối tượng với dữ liệu đám mây điểm có độ phân giải cao với độ chính xác được cải thiện 50% và độ phân giải cao hơn 30%. Hiệu chuẩn nhà máy có thể theo dõi của NIST đảm bảo kết quả đo từ XLP tương quan với các tiêu chuẩn quốc tế.

Tính linh hoạt cho nhiều ứng dụng

XLP 3D có thể quét nhiều loại bề mặt và hoàn thiện mà không cần lớp phủ đặc biệt với các tính năng kiểm soát triệt tiêu tiên tiến và tính năng lọc 3D. Hệ thống quét CMM có thể được sử dụng trong phòng sạch, sàn nhà máy hoặc phòng thí nghiệm đo lường. Các ứng dụng phổ biến cho máy quét laser XLP bao gồm: kiểm tra một phần so với CAD, kiểm tra kích thước, phép đo GD&T và kỹ thuật đảo ngược. Để biết thêm thông tin: https://www.cyberoptics.com/
