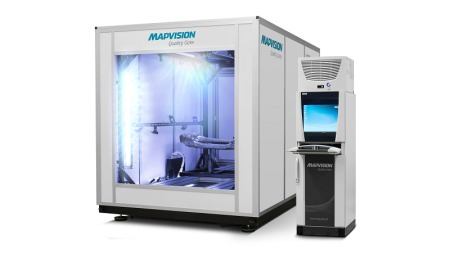

Mapvision Cổng chất lượng tuyệt đối

Mapvision đang thay đổi cuộc chơi bằng cách giới thiệu một đơn vị Cổng chất lượng Mapvision mới có thể đo tọa độ tuyệt đối mà không cần bất kỳ sự trợ giúp nào từ CMM. Tốc độ thay đổi đang tăng nhanh trong ngành sản xuất và đặc biệt là ngành xe hơi. Chu kỳ sản phẩm ngày càng ngắn lại. Vật liệu mới và các loại thành phần mới đang được giới thiệu hàng năm. Sự đa dạng của các mô hình và tùy chọn tùy chỉnh đang bùng nổ. Tất cả những yếu tố này đang làm gia tăng sự không chắc chắn trong quy trình sản xuất và khiến cho dây chuyền sản xuất mới cũng như các bản cập nhật cho dây chuyền sản xuất hiện tại ngày càng trở nên quan trọng hơn một cách nhanh chóng và đáng tin cậy. Kiểm tra chất lượng nội tuyến 100% mà không cần hỗ trợ CMM Giải pháp duy nhất để giới thiệu sản phẩm mới một cách nhanh chóng mà không gặp phải các vấn đề về chất lượng và phế liệu dư thừa là đo lường 100% nội tuyến để cung cấp khả năng hiển thị đầy đủ về chất lượng được sản xuất. Cho đến nay, khả năng hiển thị này đã đạt được với các hệ thống đo nội tuyến có sự hỗ trợ của CMM, hệ thống này cuối cùng bị chậm lại do yêu cầu chạy các bộ phận thông qua CMM trước khi có thể cho phép bất kỳ điều chỉnh quy trình nào. Theo truyền thống, các hệ thống đo lường nội tuyến đã được kết nối với các máy CMM. Để được phép điều chỉnh dây chuyền sản xuất, cần phải thực hiện một vòng xác minh CMM để xác minh dữ liệu nội tuyến được báo cáo. Điều này phần lớn đã không mang lại đầy đủ lợi ích của phép đo nội tuyến, chẳng hạn như tăng tốc nhanh hơn. Ngay cả đối với hoạt động sản xuất ổn định, việc kiểm tra mối tương quan liên tục giữa hai loại máy móc hoàn toàn khác nhau bằng các phương pháp đo lường khác nhau là một quy trình không mang lại giá trị gia tăng. Mapvision đã thực hiện các bước để làm cho Cổng chất lượng đo tọa độ tuyệt đối nhằm cắt giảm sự phụ thuộc vào bất kỳ dữ liệu dựa trên CMM nào. Sự phát triển mới này tạo ra các điểm tham chiếu của các tính năng một cách độc lập và chứng minh tính chất tuyệt đối của các tọa độ được đo và sử dụng hình ảnh 3D CAD thực tế được tạo làm tham chiếu. Đối với điểm thứ hai, chúng tôi đang tìm kiếm thủ tục VDI 2634-1 để cung cấp cho chúng tôi bằng chứng. Mô hình CAD 3D là bộ phận tham chiếu lý tưởng vì theo định nghĩa, nó là bản trình bày danh nghĩa của bộ phận và thế giới ảo thực sự là nơi duy nhất có thể tồn tại các bộ phận danh nghĩa thực sự. Có một số thách thức liên quan đến việc đo lường các đặc điểm trong ảnh thực bằng cách sử dụng các đặc điểm tổng hợp làm tham chiếu. Điều quan trọng nhất là làm cho thế giới CAD 3D trông đủ chân thực để có thể diễn ra quá trình so sánh cấp độ đo lường.

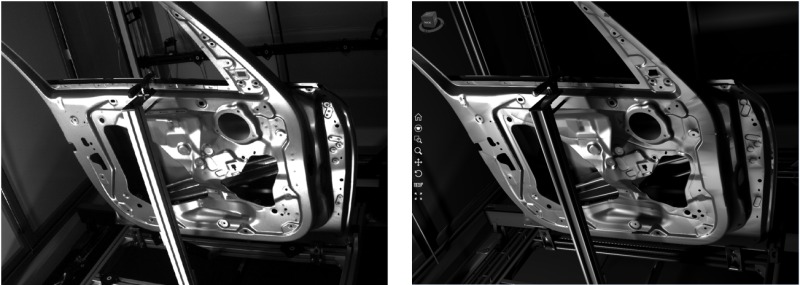

Tiếp cận hình học kết xuất quang học. Còn lại: một bức ảnh thực tế. Phải: một hình ảnh theo dõi tia.

Đối với tính hiện thực của hình ảnh do CAD tạo ra, việc làm chủ ánh sáng mô phỏng là chìa khóa. Hệ thống chiếu sáng bên trong hệ thống Mapvision Quality Gate kín có thể được kiểm soát hoàn toàn và mô phỏng chính xác. Trong nhiều trường hợp, có thể tạo ra ánh sáng mô phỏng đủ tốt bằng các phương pháp rasterization đơn giản. Để có một giải pháp thực sự phổ quát với bóng thực tế, phản xạ thứ cấp, v.v., một phương pháp dò tia đang được phát triển. Thử nghiệm VDI 2634-1 Để chứng minh tọa độ được đo bằng Cổng chất lượng Mapvision trên thực tế là tuyệt đối, một phương pháp xác minh phải được giới thiệu. Khuyến nghị VDI 2634-1 là khuyến nghị phù hợp nhất để xác minh hệ thống đo lường dựa trên camera. Một thành phần giả lập đã được phát triển để tự động hóa việc lựa chọn bảy vị trí vật phẩm đo riêng biệt cho mỗi cặp Cổng chất lượng Mapvision và (các) bộ phận được đo, theo hướng dẫn của VDI. Các vị trí đã chọn của trình mô phỏng sau đó được tạo lại trong môi trường thực bằng cách sử dụng quy trình được tăng cường AR liên quan đến thiết bị cố định cổng cơ học với mức độ tự do giới hạn ở mức độ của thế giới mô phỏng để giảm thiểu ảnh hưởng của người vận hành.

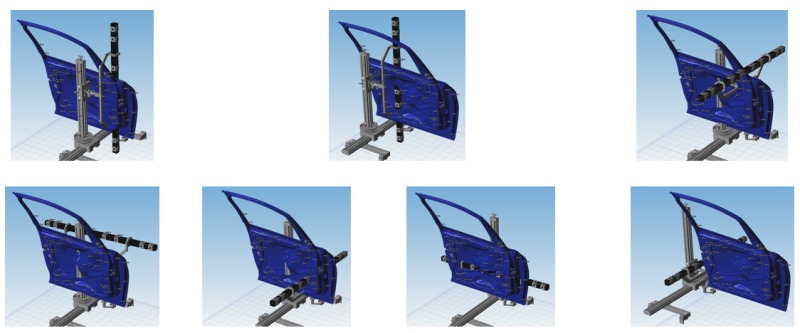

Bảy vị trí của vật phẩm VDI được chọn bằng mô phỏng

Các tổ hợp khoảng cách đo được giữa các mục tiêu trên vật phẩm sau đó được so sánh với các giá trị thực trên mặt đất đã biết với độ không đảm bảo tối đa là 5,8 µm. Sự kết hợp giữa các công cụ mô phỏng và cơ học linh hoạt cho phép triển khai phương pháp xác minh độ chính xác tuyệt đối trong thời gian không đáng kể như một phần của quy trình phân phối mọi Cổng chất lượng Mapvision. Quy trình kiểm tra kỹ lưỡng như thế này chỉ được yêu cầu một lần tại cơ sở của Mapvision trước khi vận chuyển thiết bị. Nó thực tế xác minh thiết kế của cấu hình cảm biến, về cơ bản không thay đổi trong suốt vòng đời của hệ thống. Lập trình cổng chất lượng với tài liệu tham khảo CAD Mapvision Editor Suite là phần bổ sung mới nhất cho các giải pháp phần mềm Mapvision để hiển thị chất lượng. Nó cho phép tạo các chương trình kiểm tra bằng cách sử dụng mô hình CAD 3D của bộ phận được kiểm tra cùng với hình ảnh tham chiếu 2D được hiển thị của mô hình CAD. Người dùng chỉ cần xác định các tính năng cần thiết để đo trên mô hình CAD 3D cùng với dung sai của chúng. Tự động hóa trình mô phỏng tạo lập trình thị giác máy tự động. Ở bước cuối cùng, các hình ảnh tham chiếu được hiển thị sẽ được hoán đổi.

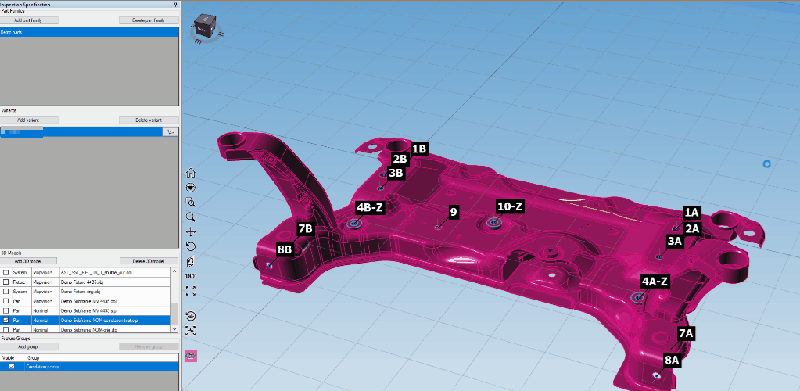

Lựa chọn các tính năng đo lường riêng lẻ từ mô hình CAD

Để biết thêm thông tin:. www.mapvision.fi
