Kiểm tra trực quan tự động 360 độ

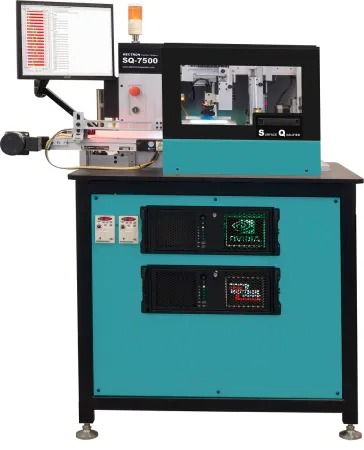

Hệ thống này có khả năng thu thập và phân tích hơn 100 triệu điểm dữ liệu mỗi giây. Sử dụng tính năng học thống kê, SQ-7500 có thể phân tích từng điểm dữ liệu chỉ trong vài phần nghìn giây. Máy ảnh chụp ảnh bề mặt của bộ phận với tốc độ lên tới 400 ảnh mỗi giây; mỗi hình ảnh chứa 98.850 điểm dữ liệu. Tốc độ này có thể đạt được nhờ sử dụng GPU (Bộ xử lý đồ họa) với hơn 2.050 lõi. GPU được phát triển cho ngành công nghiệp trò chơi video và cho màn hình đồ họa trên bảng điều khiển trò chơi video. Vì SQ-7500 sử dụng máy ảnh nên Mecron có thể điều chỉnh việc sử dụng để kiểm tra ở tốc độ cực cao. SQ-7500 sử dụng phản xạ ánh sáng có kiểm soát và phần mềm học tập thống kê được phát triển nội bộ của Mectron để phát hiện các khuyết tật bề mặt.

SQ-7500 là một hệ thống mô-đun có thể có tối đa ba trạm. Hai trạm camera và một trạm dòng xoáy để phát hiện vết nứt. Dòng điện xoáy sử dụng đầu dò vi sai để thực hiện quét xoắn ốc chặt chẽ trên bộ phận. Đầu dò vi sai cho phép nâng lên một số và duy trì độ chính xác trong khi bộ phận đi ngang qua máy. Trạm camera phía sau nhìn vào mặt sau của bộ phận khi nó di chuyển dọc theo dây đai và phát hiện các khuyết tật cũng như đọc các mẫu hoặc ký tự.

Sau khi tất cả các trạm kiểm tra bộ phận, họ sẽ chấp nhận hoặc từ chối dựa trên các giới hạn đặt trước. Nếu bộ phận được chấp nhận, nó sẽ chuyển vào cổng quay và được chuyển vào máng chấp nhận. Nếu bất kỳ trạm nào gửi tín hiệu loại bỏ, cổng quay vẫn tĩnh và bộ phận bị lỗi sẽ đi thẳng vào thùng loại bỏ. Hệ thống sử dụng sự chấp nhận tích cực làm cho nó trở thành một cổng không an toàn.
