Hình ảnh ba chiều kỹ thuật số mang lại cấu trúc liên kết bề mặt 3D nhanh và chính xác

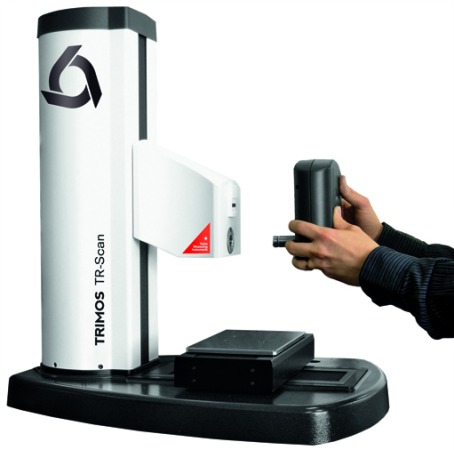

Phân tích kết cấu bề mặt với độ chính xác nanomet đã là một thách thức công nghệ. TIMOS TR Scan Premium mới được giới thiệu có thể thực hiện tác vụ với tốc độ và độ chính xác chưa từng có và được thiết kế cho cả mục đích sử dụng trong phòng thí nghiệm và sản xuất. TR Scan sử dụng Công nghệ hình ảnh ba chiều kỹ thuật số (DHM) – là sản phẩm bắt nguồn từ công nghệ được sử dụng trong lĩnh vực kỹ thuật y sinh. TR Scan thích ứng với nhiều loại vật liệu như thép, nhôm, đồng thau, titan, silicon, vàng, gốm sứ và thủy tinh. Tốc độ đo cao vượt trội của hệ thống cùng với phạm vi chính xác cỡ nanomet tạo nên những ưu điểm chính của TR Scan.

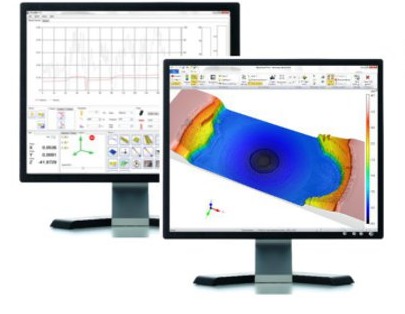

DHM là công nghệ đo lường bề mặt không tiếp xúc, tạo ra hình ảnh kỹ thuật số 3D có độ phân giải cao của một mẫu bằng cách sử dụng nguyên lý ảnh ba chiều. Ảnh ba chiều được tạo bằng cách kết hợp sóng tham chiếu nhất quán với sóng nhận được từ mẫu được ghi lại bằng camera CCD và truyền đến máy tính để tái tạo số hình ảnh 3D của mẫu. Một hình ba chiều duy nhất, chứa một triệu điểm, được thu nhận trong vài phần triệu giây, khiến toàn bộ hệ thống không nhạy cảm với các rung động. Hình ảnh pha cho thấy địa hình bề mặt với độ phân giải dọc dưới nanomet. Cách tiếp cận kỹ thuật số này đối với hình ba chiều cho phép áp dụng các quy trình dựa trên máy tính ở cấp độ chưa từng đạt được trước đây trong kính hiển vi quang học. Đặc biệt, nguyên tắc DHM có tính năng bù quang sai bằng phần mềm, lấy nét hình ảnh kỹ thuật số và bù số cho độ nghiêng của mẫu và nhiễu môi trường, làm cho các thiết bị DHM trở nên mạnh mẽ và dễ sử dụng để kiểm tra định kỳ ở quy mô nanomet và micromet. Trục Z tự động Việc cơ giới hóa các trục cho phép các phép đo hoàn toàn tự động. Khoảng cách làm việc được chọn tự động bởi hệ thống. Việc đo các bề mặt rộng hơn trường nhìn của thấu kính đạt được bằng cách sử dụng chức năng “khâu” liền mạch. Các cảm biến đo lường có thể hoán đổi cho nhau Hệ thống độc đáo gồm các đầu đo có thể hoán đổi cho nhau mang lại khả năng thích ứng cao cho mọi ứng dụng đo lường. Thay đổi đầu nhanh chóng và được hệ thống tự động nhận dạng. Một số cảm biến công nghệ có sẵn để bao phủ toàn bộ ứng dụng. Cảm biến DHM dùng để đo các bề mặt nhẵn, mài và đánh bóng, cảm biến Công nghệ tiêu điểm màu (CCT) được sử dụng để đo các cấu trúc vi mô và gia công, cảm biến Giao thoa ánh sáng trắng (WLI) trong khi cảm biến Đầu bút kim cương có thể được sử dụng cho phép đo bên trong và phép đo độ nhám 2D cổ điển. Phần mềm phân tích Trimos Nanoware Phần mềm cho phép phân tích tất cả các bề mặt được đo theo tiêu chuẩn quốc tế bao gồm ISO, DIN, JIS, ASME, CNOMO cũng như tiêu chuẩn 3D ISO 25178. Phân tích có thể được thực hiện tự động bằng cách sử dụng mẫu hoặc người dùng có thể truy cập trực tiếp vào dữ liệu thô. Phần mềm phân tích tích hợp được cung cấp bởi phần mềm phân tích bề mặt Mountains® 2D/3D. Báo cáo được tạo tự động trong quá trình phân tích. Để biết thêm thông tin: www.trimos.com
