Helmel giới thiệu CMM 5 trục hiệu suất cao

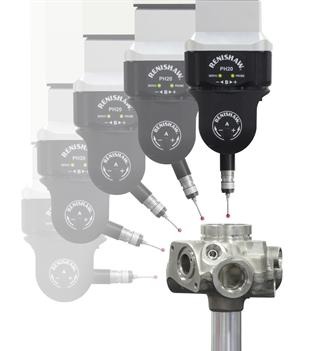

Helmel Engineering, nhà sản xuất Máy đo tọa độ (CMM) 46 năm tuổi của Hoa Kỳ, đã giới thiệu một CMM mới được phát triển để tận dụng khả năng của khái niệm đầu dò định vị vô hạn PH20 của Renishaw. Microstar Model 320-185 là sự phát triển của dòng Microstar đáng kính của CMM ổ trục cơ học bền bỉ đã được chứng minh là phù hợp trong các phòng thí nghiệm, phòng đo và trên sàn sản xuất. Hầu như tất cả các CMM cầu chuyển động ngày nay đều được phát triển cho các hệ thống thăm dò chậm hơn lập chỉ mục giữa số lượng giới hạn các góc vị trí AB bị khóa, sau đó đo bằng các chuyển động 3 trục. Ngược lại, hệ thống Đầu dò Renishaw PH20 với Bộ điều khiển CMM UCCT5 cung cấp chức năng 5 trục thực sự với các vị trí vô hạn trong phạm vi đầu 230° x 360° kết hợp với chuyển động trục X, Y và Z của CMM. PH20 cũng bao gồm chế độ “head-tap” trong đó đầu dò nhanh chóng thu thập dữ liệu một cách tự động trong khi CMM vẫn đứng yên.

Khả năng định vị vô hạn PH20 đảm bảo khả năng truy cập tính năng tối ưu, giảm thiểu thay đổi bút cảm ứng, đặc biệt khi khoảng hở của phần mở rộng đầu dò nhỏ. Chuyển động đồng thời 5 trục cho phép đo các bộ phận lớn hơn trên CMM bằng cách giảm thiểu không gian cần thiết xung quanh bộ phận để xoay đầu và PH20 tự động căn chỉnh chính nó với hệ thống tọa độ bộ phận, tránh va chạm bút stylus và yêu cầu về đồ gá chính xác. Thiết kế mới bao gồm một số tiến bộ. Để cải thiện độ chính xác, trục Z có tiết diện lớn hơn để tăng độ cứng và khả năng phân tách ổ trục mạnh hơn, đồng thời vận chuyển trục X sử dụng khái niệm 'bộ ổn định uốn' ổ trục kép sáng tạo kết hợp với giá treo tự căn chỉnh mới cho ổ trục tuyến tính. Cân được nâng cấp lên băng thép không gỉ tuổi thọ cao Vionic gắn trên bề mặt thép với đầu đọc độ phân giải 50 nanomet. Sửa lỗi được thực hiện tại bộ điều khiển và cung cấp bù nhiệt độ. Những cải tiến này làm cho 320-185 nằm trong số các CMM ổ trục cơ học chính xác nhất hiện có. Hệ thống truyền động CMM cũng đã được cải tiến. Đai truyền động được gia cố bằng thép và Kevlar lớn hơn và động cơ quay vòng mạnh hơn trên cả ba trục cho phép các thông số chuyển động tích cực hơn nhiều. Kết quả là một hệ thống CMM có thể hoạt động tốt hơn hầu hết bất kỳ hệ thống nào khác với tốc độ đo thông lượng gấp đôi đến gấp ba so với các CMM truyền thống có đầu dò lập chỉ mục. Bảo vệ bổ sung cho môi trường khắc nghiệt cũng có sẵn. Ban đầu được cung cấp với phạm vi đo 508 mm (20”) x 762 mm (30”) x 457 mm (18”), hệ thống bao gồm phần mềm CAD CMM Manager theo tiêu chuẩn với phần mềm MODUS của Renishaw có sẵn dưới dạng tùy chọn. Hệ thống này cũng bao gồm một giá thay đổi bút stylus tự động sáu cổng TCR20. Erwin Helmel, Chủ tịch, nhận xét rằng, “ Để xem đầu dò PH20 có thể bay như thế nào, thật ngu ngốc khi không trang bị một CMM có cùng mức hiệu suất đi kèm với nó. 320 là câu trả lời của chúng tôi. Nó giống như nhận được hai CMM với giá của một.” Để biết thêm thông tin: www.helmel.com
