Hệ thống thị giác đa cảm biến được trang bị hệ thống quang học kép

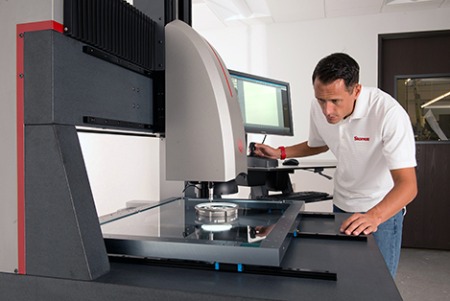

Công ty LS Starrett đã giới thiệu Hệ thống quan sát đa cảm biến AVX550 mới được trang bị hệ thống quang học kép và khả năng thăm dò cảm ứng để đo các bộ phận có nhiều kích thước và hình dạng tính năng khác nhau. Hệ thống AVX550 khổ lớn có thể được trang bị hai máy ảnh và ống kính để sử dụng tuần tự trong cùng một chương trình cùng với các tùy chọn đầu dò cảm ứng, làm cho hệ thống này trở thành một trong những nền tảng đa cảm biến linh hoạt nhất hiện nay. Để có độ chính xác, độ bền và độ ổn định, bao gồm cả những yêu cầu khắt khe, hệ thống AVX550 có thiết kế cầu và đế bằng đá granit.

Mark Arenal, Tổng Giám đốc, Bộ phận Đo lường Starrett cho biết: “Chúng tôi rất vui được cung cấp cho khách hàng một hệ thống đo lường đa cảm biến mạnh mẽ, dễ sử dụng giúp hợp lý hóa và tối ưu hóa quy trình QC . trên sàn cửa hàng hoặc trong phòng thí nghiệm QC ở cấp độ vĩ mô và vi mô như một quy trình toàn diện.” Hệ thống Đa cảm biến Starrett AVX550 mới có các hệ thống quang học kép hoạt động song song để đo lường một loạt các tính năng. Thấu kính thu phóng chính cho phép kiểm tra các tính năng phức tạp nhỏ với độ chính xác cao và độ phân giải lên tới 2 micron. Một máy ảnh trường quan sát lớn thứ cấp được trang bị một thấu kính viễn tâm có thể kiểm tra đồng thời các khu vực rộng lớn của một bộ phận hoặc toàn bộ bộ phận đó. Một loạt các tùy chọn thu phóng cũng có nghĩa là các cấu hình đo lường có thể được điều chỉnh tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể và loại bỏ nhu cầu thay ống kính hoặc hiệu chỉnh lại hệ thống. Thông lượng được tăng cường hơn nữa với tốc độ di chuyển của nền tảng nhanh và đèn cấu hình chuẩn trực kép, rất cần thiết cho hiệu quả của hệ thống quang học kép. Được trang bị gói phần mềm M3 từ MetLogix, chuột truyền thống cũng như màn hình cảm ứng giúp người dùng tương tác dễ dàng và trực quan. Tự động nhận dạng bộ phận cho phép tạo chương trình đo lường bộ phận bao gồm các tính năng mong muốn của bộ phận để kiểm tra, chương trình này có thể tự động được lưu vào hệ thống hoặc mạng. Các tùy chọn đầu ra ánh sáng có thể lập trình có thể được tích hợp vào chương trình theo các bước đã xác định, bao gồm cả việc được gọi khi chương trình nhận dạng bộ phận bắt đầu. Để có kết quả nhanh, chính xác và có thể lặp lại, sau khi chương trình được tạo, việc đặt bộ phận đó trong trường quan sát của máy ảnh sẽ cho phép chương trình đã lưu bắt đầu và chạy kiểm tra. Các tính năng như chức năng 'Siêu hình ảnh' cho phép ghép nhiều khung hình camera lại với nhau để xem một phần lớn dưới dạng một hình ảnh duy nhất. Hệ thống Đa cảm biến Starrett AVX550 có một số tùy chọn cho cấu hình ống kính. Để kiểm tra các khu vực nhỏ, phức tạp, thấu kính quang học thu phóng 12:1 mạnh mẽ được trang bị phạm vi phóng đại từ 26x đến 310x để có độ phân giải chính xác. Ống kính viễn tâm có độ phóng đại cố định đi kèm với các tùy chọn độ phóng đại là 0,14x, 0,3x, 0,5x, 0,8x, 1,0x 2,0x và 4,0x. Các hệ thống có thể được cấu hình trong phạm vi đo lớn hơn trên các trục X, Y và Z, đồng thời cũng có thể được trang bị bộ định vị quay trục Q để tăng khả năng. Để biết thêm thông tin: www.starrett.com
