Hệ thống đo lường video tốc độ cao mới để kiểm soát chất lượng

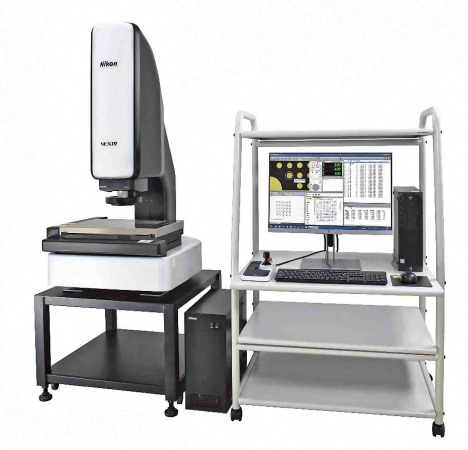

Để đo lường các thành phần một cách đáng tin cậy và hiệu quả, dù trong phòng kiểm tra hay tại xưởng sản xuất, Tập đoàn Nikon tại Nhật Bản đã phát triển một hệ thống đo video CNC mới mang lại độ chính xác, độ lặp lại và độ tin cậy vô song. Còn được gọi là máy đo tọa độ quang học, NEXIV VMZ-S3020 hoàn hảo cho các ứng dụng kiểm soát chất lượng tự động trong dây chuyền sản xuất, vì tốc độ cao của nó cho phép phản hồi thời gian thực các kết quả đo được để tối ưu hóa quy trình sản xuất. Hệ thống này lý tưởng để kiểm tra nhiều loại linh kiện cơ khí, điện, điện tử, đúc, đúc và ép nằm trong thể tích làm việc 300 x 200 x 200 mm của nó. Các công nghệ đo lường, xử lý hình ảnh và phân tích quang học độc quyền của Nikon được sử dụng để phát hiện các cạnh của tính năng ở tốc độ rất cao, chụp chính xác và tự động hình dạng và kích thước của ngay cả những thành phần phức tạp nhất.

Nhiều cải tiến về độ bền của thiết bị và chức năng của thiết bị đã được thực hiện so với thiết bị mà nó thay thế, kiểu VMZ-R3020. Sê-ri NEXIV VMZ-S mới có thể đạt được các chuyển động và bước chụp ảnh nhanh hơn bằng máy ảnh CMOS chuyên dụng so với dòng máy tiền nhiệm của nó. Bộ mã hóa tuyến tính, độ phân giải cao, được phát triển nội bộ cung cấp vị trí của các trục giai đoạn trở lại bộ điều khiển, duy trì độ chính xác và nhất quán của phép đo cao nhất. Truyền hình ảnh và xử lý dữ liệu tiếp theo cũng nhanh hơn và có thể giảm thời gian chu kỳ đo để đạt được thông lượng cao hơn mà không ảnh hưởng đến độ chính xác hoặc khả năng tái tạo. Nikon đã thiết kế các hệ thống quang học chất lượng hàng đầu bằng cách sử dụng “đồ thủy tinh” đặc biệt của riêng mình để mang lại hình ảnh chất lượng cao nhất và do đó nhận ra dữ liệu đo chính xác hơn bao giờ hết trong phạm vi trường nhìn và hơn thế nữa. Các cải tiến đối với tính năng lấy nét tự động bằng laser xuyên thấu kính (TTL), mang lại khả năng lặp lại tốt hơn nửa micron, đã củng cố niềm tin vào khả năng của hệ thống để đo cấu hình và các thành phần trong suốt với hiệu suất cao nhất.

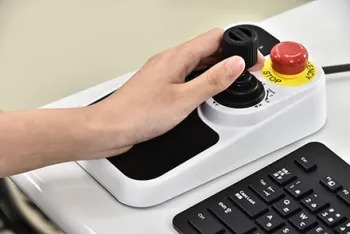

Cần điều khiển được thiết kế lại được sử dụng cho các chuyển động của đầu quang học và sân khấu

Quét laze nhanh ở tốc độ 1.000 điểm/giây có thể nhanh chóng thu được hình dạng mặt cắt ngang của bề mặt và đánh giá độ cao tương đối, đáp ứng nhu cầu đo lường trên nhiều loại mẫu khác nhau. Thể hiện sự chú ý đến từng chi tiết đã được dành cho thiết bị mới, ngay cả bộ cần điều khiển di chuyển bàn cân và đầu đo cũng đã được thiết kế lại để thậm chí còn dễ sử dụng hơn. Một môi trường phần mềm đo lường đầy đủ tính năng, NEXIV AutoMeasure, cho phép các chu kỳ đo lường có độ chính xác cao, tốc độ cao, dễ dàng bằng cách sử dụng các công cụ gần gũi trong một GUI thân thiện với người dùng. Đối với các bộ phận có hình dạng đơn giản, nó đã được cải tiến với các chức năng hỗ trợ giúp tự động hóa một phần quy trình lập trình đo lường. Phiên bản NEXIV lớn hơn, VMZ-S4540 với các nét X,Y,Z 450 x 400 x 200 và VMZ-S6555 với các nét X,Y,Z 650 x 550 x 200 mm, dự kiến sẽ được phát hành vào năm 2021 để cung cấp lợi ích tương tự khi đo các thành phần lớn hơn. Để biết thêm thông tin: www.nikonmetrology.com
