Hệ thống CMM đa cảm biến đo các tính năng của bộ phận hiển vi

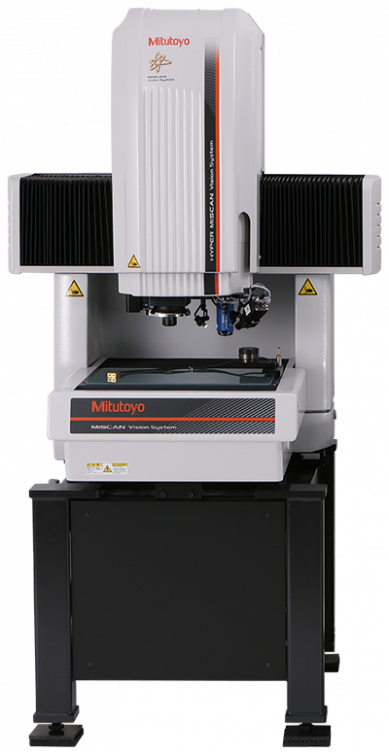

Các đồng minh MiSCAN của Mitutoyo phối hợp các công nghệ máy đo (CMM) và máy đo thị giác (VMM) để cho phép đo quét các tính năng thành phần nhỏ nhất bằng cách sử dụng đầu dò dạng vi mô MPP‑NANO mới được phát triển. Mục đích của thiết kế hệ thống này là cho phép phân tích ba chiều chính xác nhất về phạm vi kích thước tính năng rộng nhất.

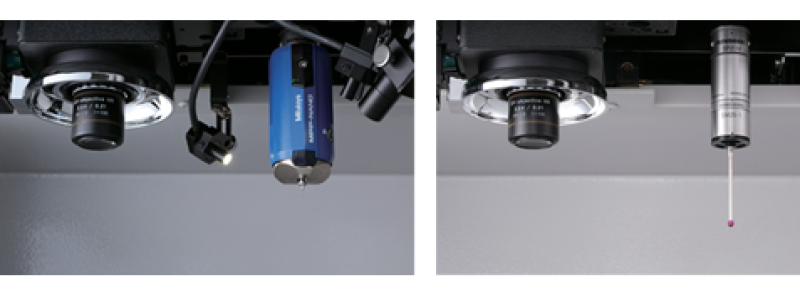

Đầu dò MPP-NANO mới sử dụng bút styli có đường kính đầu nhỏ tới 0,125 mm để đạt được đánh giá 3D về các tính năng hiển vi. Sử dụng camera quan sát để xem các tính năng mục tiêu, dễ dàng thiết lập phép đo. Các thành phần lớn hơn không cần đầu dò tiếp xúc nhỏ như vậy được xử lý bằng cách sử dụng đầu dò quét SP25M được đánh giá cao, phổ biến trên CMM do tính chính xác và nhiều loại phụ kiện nhằm thúc đẩy phép đo nhanh và hiệu quả. Khả năng thực hiện quét tiếp xúc có độ chính xác cao trên phạm vi rộng như vậy từ tính năng thu nhỏ đến tính năng lớn trên một máy là một lợi thế rất lớn ngày nay khi việc thu nhỏ thành phần đang trở nên phổ biến. Thông thường, chỉ có thể thực hiện phép đo phá hủy đối với đường kính trong và dạng của các vòi nhỏ và khuôn dập. Hệ thống MiSCAN với đầu dò MPP-NANO hiện cho phép phép đo quét tiếp xúc trên các lỗ với tỷ lệ khung hình lên tới 17:1. Các ứng dụng khác cho đến nay vẫn được coi là khó khăn hoặc không thể thực hiện được là phép đo độ chính xác cao của các ống quang thu nhỏ như được sử dụng trong dãy máy ảnh vi mô, đường viền của thấu kính phi cầu được sử dụng trong máy ảnh gắn trên xe và các cú đấm và khuôn dập chính xác với độ chi tiết cực cao. Mục đích của thiết kế hệ thống này là cho phép phân tích ba chiều chính xác nhất về phạm vi kích thước tính năng rộng nhất. Đầu dò MPP-NANO mới sử dụng bút styli có đường kính đầu nhỏ tới 0,125 mm để đạt được đánh giá 3D về các tính năng hiển vi. Sử dụng camera quan sát để xem các tính năng mục tiêu, dễ dàng thiết lập phép đo. Các thành phần lớn hơn không cần đầu dò tiếp xúc nhỏ như vậy được xử lý bằng cách sử dụng đầu dò quét SP25M được đánh giá cao, rất phổ biến trên CMM do độ chính xác và nhiều loại phụ kiện nhằm thúc đẩy phép đo nhanh và hiệu quả. Khả năng thực hiện quét tiếp xúc có độ chính xác cao trên phạm vi rộng như vậy từ tính năng thu nhỏ đến tính năng lớn trên một máy là một lợi thế rất lớn ngày nay khi việc thu nhỏ thành phần đang trở nên phổ biến. Tương tự như vậy, phép đo quét các răng bánh răng cực nhỏ đã từng là một thách thức nhưng giờ đây MiSCAN và đầu dò MPP-NANO đã cung cấp chức năng này. Việc đánh giá rất đơn giản bằng cách chỉ cần nhập biểu mẫu danh nghĩa bằng GEARPAK, phần mềm bánh răng của Mitutoyo, để mô tả hiệu quả biên dạng răng và lỗi bước.

Hệ thống sử dụng đầu hình ảnh giống như hệ thống đo Quick Vision của Mitutoyo. Hệ thống chiếu sáng Quick Vision Apex cũng được tích hợp, cung cấp nhiều chức năng chiếu sáng và phần mềm đánh giá để mang lại hiệu suất cao. Để biết thêm thông tin: www.mitutoyo.com
