Đồ đạc dạng mô-đun cung cấp tính linh hoạt khi giữ công việc cho các ứng dụng đo lường

Đổi mới sản phẩm nhanh chóng và vòng đời sản phẩm ngắn hơn có nghĩa là việc cố định linh hoạt có giá trị hơn bao giờ hết. Phạm vi cố định mô-đun của Renishaw được thiết kế để đảm bảo tính linh hoạt trong công việc; các thành phần có thể được cấu hình và cấu hình lại để đảm bảo lần lặp mới nhất của phôi.

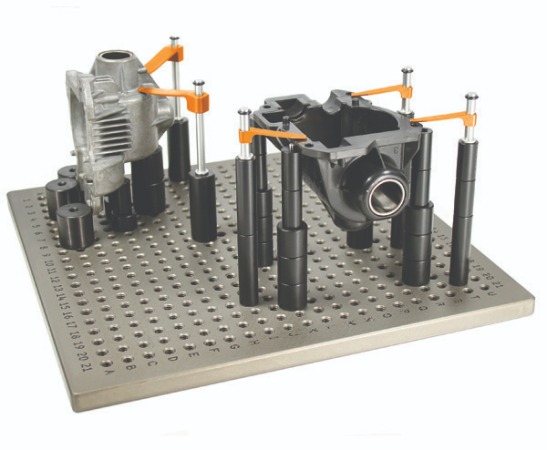

Dòng sản phẩm cố định mô-đun của Renishaw giữ các bộ phận một cách an toàn trên các máy đo tọa độ (CMM), hệ thống đo đường xích đạo Renishaw và các hệ thống quan sát. Sử dụng các thiết bị cố định đo lường chất lượng cao có thể cải thiện thông lượng, khả năng tái tạo và độ chính xác của các quy trình kiểm tra với các thiết lập cố định có thể lặp lại. Tối đa hóa năng suất kiểm tra trong khi vẫn duy trì tính linh hoạt Bạn có thể mua các bộ phận cố định theo bộ được cấu hình sẵn hoặc mua riêng lẻ, mang đến giải pháp cố định nhanh chóng và dễ sử dụng. Để cố định phôi ở bất kỳ kích thước nào, các bộ phận cố định có sẵn ở kích thước ren M4, M6, M8 và ¼ 20. Các tấm đế bằng nhôm đúc của chúng tôi đi kèm với lớp phủ anot hóa lớp phủ cứng NiTuff. Để giảm thiểu thời gian thiết lập không hiệu quả, trong khi vẫn duy trì tính linh hoạt khi cố định, các phôi gia công có thể được cố định trên một tấm đế cách xa CMM, máy thị giác hoặc hệ thống đo Xích đạo. Phôi cố định có thể được nạp vào thiết bị kiểm tra một cách dễ dàng, ngay trước khi đo. Lấp đầy khu vực đo lường của CMM bằng nhiều bộ phận cố định là một cách khác để giảm thiểu thời gian thiết lập. Có thể đo nhiều phôi trên giường CMM trong một lô mà không cần phải bắt đầu và dừng chu trình đo để tải thêm các phôi cố định.

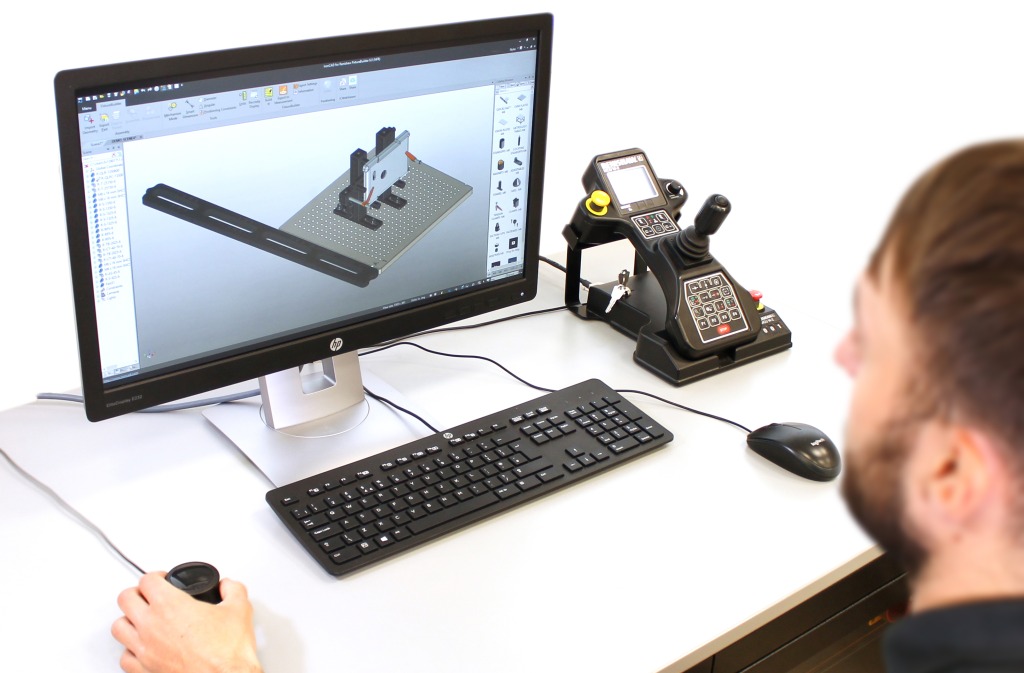

*Phần mềm CAD 3D FixtureBuilder của Renishaw*

Đối với những người dùng CMM cần một phương pháp nhanh chóng, dễ dàng và có thể lặp lại để tải nhiều tấm lên CMM cùng một lúc, Renishaw cung cấp hệ thống đường ray QuickLoad. Các tấm đế QuickLoad được thiết kế đặc biệt định vị vào thanh ray QuickLoad, ở cả hai bên, sử dụng nam châm nhả nhanh và chốt định vị. Thiết kế này đảm bảo rằng các tấm được định vị và bảo đảm cho thông lượng tối đa và khả năng lặp lại vô song. Phần mềm CAD FixtureBuilder 3D của Renishaw có thể được sử dụng để thiết kế và lập tài liệu cho bất kỳ thiết bị cố định mô-đun nào bằng cách sử dụng các thành phần của Renishaw bao gồm các thiết bị cố định nhiều tấm sử dụng đường ray QuickLoad. Khi thiết bị cố định được thiết kế, phần mềm có thể xuất các hướng dẫn xây dựng, cho phép người vận hành tái tạo nhanh chóng và chính xác thiết kế thiết bị cố định. Phần mềm này cũng cho phép người dùng xuất một mô hình của thành phần cố định, để sử dụng trong phần mềm lập trình đo lường. Nếu thiết bị cố định dạng mô-đun không phù hợp với CMM, hệ thống đo Xích đạo hoặc ứng dụng thị giác, thì các giải pháp tùy chỉnh có thể được thiết kế và sản xuất bởi nhóm chuyên gia gồm các kỹ sư thiết kế thiết bị cố định tùy chỉnh của Renishaw. Đồ đạc tùy chỉnh lý tưởng cho các ứng dụng khối lượng lớn, nơi cần có đồ đạc chuyên dụng, riêng biệt. Để biết thêm thông tin: www.renishaw.com
