Đầu dò ánh sáng có cấu trúc bổ sung tính linh hoạt của CMM

Đầu dò rìa RFP của Renishaw, được sử dụng với hệ thống đo 5 trục REVO trên các máy đo tọa độ (CMM), tăng khả năng đa cảm biến của hệ thống REVO bằng cách thêm tính năng kiểm tra ánh sáng có cấu trúc không tiếp xúc vào dòng sản phẩm hiện có.

REVO hiện cung cấp năm dòng đầu dò khác nhau, mỗi dòng được thiết kế đặc biệt để tối đa hóa lợi thế của chuyển động 5 trục và định vị vô hạn. Tất cả các đầu dò của hệ thống REVO có thể được thay đổi tự động và bao gồm quét xúc giác, kích hoạt cảm ứng, hoàn thiện bề mặt, ánh sáng có cấu trúc không tiếp xúc và đầu dò tầm nhìn. Tất cả chúng đều được sử dụng trong một khung tham chiếu tọa độ chung, cung cấp lựa chọn công cụ tối ưu để đo lường nhiều tính năng trên một nền tảng CMM duy nhất.

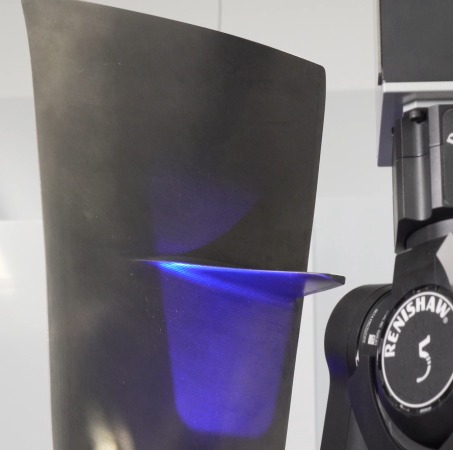

RFP chiếu một mẫu viền lên bề mặt bộ phận và máy ảnh của đầu dò ghi lại sự thay đổi của mẫu viền để tạo ra một đám mây điểm dữ liệu bề mặt 3D. Sau đó, đám mây dữ liệu được phần mềm đo lường 3D đánh giá để cung cấp kết quả kiểm tra. Kiểm tra bằng ánh sáng có cấu trúc không tiếp xúc với RFP mang lại những lợi thế rõ ràng so với các kỹ thuật thăm dò bằng xúc giác truyền thống đối với các bề mặt có dạng tự do và hình học phức tạp, chẳng hạn như các bộ phận được sản xuất bằng phương pháp đắp dần, các cánh và vỉ trong ngành hàng không vũ trụ, buồng đốt đầu xi-lanh ô tô và các bề mặt mỏng manh không phù hợp với phép đo bằng xúc giác. Không giống như các hệ thống đèn có cấu trúc không tiếp xúc khác, đầu dò rìa RFP không yêu cầu các điểm đánh dấu tham chiếu để ghép dữ liệu từ các khu vực khác nhau lại với nhau vì điều này được thực hiện tự động bởi hệ thống REVO. Việc phủ một phần trong chất mờ cũng không cần thiết nhờ tính năng bù phơi sáng tự động cho các màu sắc, kết cấu và độ phản xạ bề mặt khác nhau, đảm bảo kết quả dữ liệu tối ưu. Hai công cụ phần mềm mới cung cấp khả năng số hóa và lập kế hoạch kiểm tra dễ sử dụng. Công cụ lập kế hoạch kiểm tra RFP là một công cụ để lập kế hoạch đường dẫn và tạo các chương trình bộ phận DMIS từ CAD, trong khi ứng dụng số hóa RFP hướng dẫn người dùng xung quanh các bộ phận không có mô hình, thu thập dữ liệu như một phần của quy trình kỹ thuật đảo ngược. Đầu dò RFP có thể hoán đổi tự động và lặp lại với tất cả các tùy chọn đầu dò khác có sẵn cho hệ thống REVO, vì vậy dữ liệu từ mỗi cảm biến chia sẻ một tham chiếu chuẩn chung. Tính linh hoạt này có nghĩa là có thể chọn công cụ tối ưu để kiểm tra nhiều tính năng, tất cả trên một nền tảng CMM, được quản lý bởi giao diện tuân thủ I++ DME và phần mềm đo lường MODUS của Renishaw. Để biết thêm thông tin: www.renishaw.com
