Đã phát hành CMM thủ công cập nhật

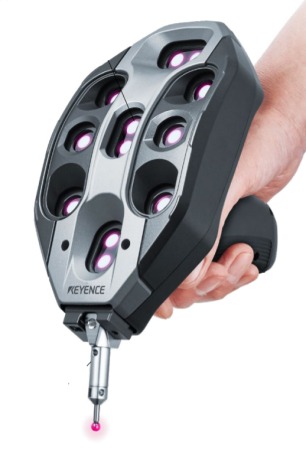

Keyence đã công bố phát hành bản cập nhật cho dòng máy đo tọa độ thủ công (CMM) XM của mình. XM-200 CMM cập nhật bao gồm một đầu dò tiện dụng mới với ba hàng đèn LED đánh dấu, ở ba mức chênh lệch độ cao, giúp cải thiện độ ổn định và đạt được độ chính xác đo cao hơn. Đầu dò tiện dụng mới được trang bị một tay cầm được thiết kế công thái học, camera, đèn LED xác nhận trạng thái và được sản xuất từ nhựa PBT chịu dầu. Hệ thống đo áp dụng công nghệ có độ chính xác cao, thu được ánh sáng trường gần phát ra từ 12 điểm đánh dấu bằng một camera cực mạnh. Sử dụng dữ liệu tọa độ từ mỗi điểm đánh dấu, máy có thể xác định vị trí và hướng của đầu dò trong không gian. Số lượng điểm đánh dấu tăng lên (7 trên kiểu máy trước đó) cho phép đầu dò đo với độ khéo léo cao hơn cho phép đo các điểm đặc trưng từ bất kỳ góc đầu dò nào. Độ chính xác của hệ thống được báo giá là 10+L／100 µm với độ lặp lại 3 µm và cung cấp thể tích đo 600mm x 300mm x 200mm. Với Sê-ri XM ban đầu của CMM để bàn, với đầu dò cầm tay, Keyence đã mang đến một khái niệm mới cho phép đo tọa độ thủ công. Để kiểm tra lặp đi lặp lại, người dùng chỉ cần chạm vào bộ phận bằng bút thăm dò trong khi làm theo hướng dẫn thực tế tăng cường trên màn hình hệ thống.

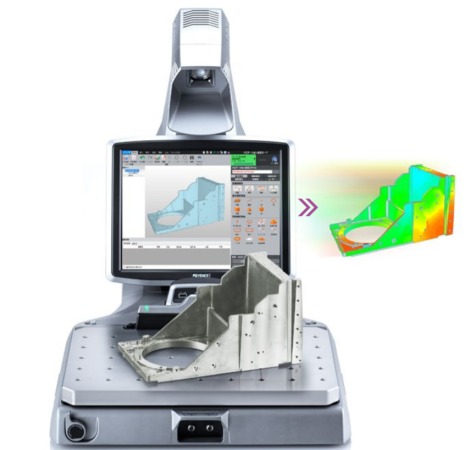

XM-200 có thể đo các hình dạng và đặc điểm hình học phức tạp bằng khái niệm phần mềm đơn giản cho phép mọi người bắt đầu đo ngay lập tức. Hình ảnh camera được chiếu bởi camera tích hợp, được gắn trên đầu của đầu dò, có thể được phần mềm chụp và sử dụng để hướng dẫn người dùng trong các phép đo tiếp theo. Hình ảnh tổng hợp hiển thị vị trí đo, tên thành phần và kết quả đo, được hiển thị đồng thời cho phép ngay cả những người mới sử dụng CMM cũng hiểu được vị trí họ đang đo một cách trực quan. Chức năng bù nhiệt độ cho phép đo trên sàn sản xuất trong môi trường nhiệt độ không hoàn hảo. Mô-đun phần mềm so sánh CAD tùy chọn cho phép thực hiện các phép đo trực tiếp dựa trên dữ liệu CAD danh nghĩa với độ lệch được hiển thị để đo so sánh. Các bề mặt dạng tự do có thể được chụp, so sánh hoặc xuất bằng cách chỉ cần theo dõi kiểu đầu dò trên bề mặt bộ phận với dung sai hình học của các đường viền 3D cũng được báo cáo. Để biết thêm thông tin: www.keyence.com
