Công nghệ hình ảnh 3D đo bề mặt một phần và các cạnh sắc nét

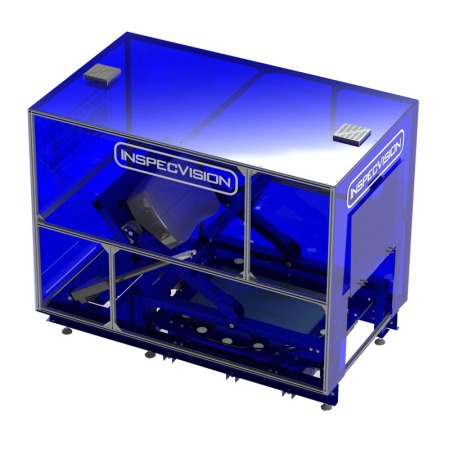

InspecVision cung cấp hệ thống kiểm tra Opti-Scan 3D cung cấp phép đo quét ánh sáng trắng 3D chỉ với một cú nhấp chuột cho các cạnh, bề mặt và kỹ thuật đảo ngược. Opti-Scan 3D có thể quét các đối tượng với tốc độ khoảng 250.000 phép đo mỗi giây. Độ chính xác của phép đo bề mặt là khoảng 100μm và 25μm đối với phép đo cạnh tùy thuộc vào kiểu máy. Hệ thống sử dụng máy ảnh công nghiệp có độ phân giải cao, tốc độ cao và máy chiếu LED DLP để quét các bề mặt của vật thể và có thể đo bất kỳ bộ phận 3D nào có trọng lượng lên tới 75kg. Nó cũng có khu vực quét linh hoạt với bộ phận đứng tự do dành cho các bộ phận nặng hơn.

Cạnh 3D

Một bảng đèn nền được sử dụng để ghi lại hình bóng của bộ phận. Hình ảnh bóng này được chuyển đổi thành phép đo cạnh 3D bằng công nghệ Planar Edge 3DTM đã được cấp bằng sáng chế. Các cạnh 3D rất cần thiết khi đo các bộ phận kim loại tấm vì các tính năng quan trọng như kích thước và vị trí lỗ được xác định bởi các cạnh của bộ phận chứ không phải bề mặt của nó. Thông thường, máy quét 3D có thể thu được các phép đo bề mặt nhưng không hiệu quả trong việc thu được các phép đo các cạnh. InspecVision tuyên bố Opti-Scan là hệ thống duy nhất trên thế giới có thể đo chính xác các bề mặt và cạnh trong không gian 3D. Mỗi lần quét có thể chứa tới 40 triệu phép đo cạnh và 20 triệu phép đo bề mặt.

Kiểm tra một lần nhấp

InspecVision đạt được mức độ tự động hóa cao bằng cách thêm bàn xoay và cơ chế nghiêng. Sự sắp xếp này tạo ra một bán cầu quan sát cho phép thu được các bản quét từ tất cả các bề mặt nhìn thấy được của thành phần. Bàn quay có một vòng đánh dấu tham chiếu xác định vị trí của bàn so với máy quét, mang lại mức độ chính xác và tự động hóa chưa từng có. Hệ thống có thể kiểm tra hầu hết các bộ phận 3D bằng cách đặt bộ phận đó lên bàn và quét mã vạch hoặc nhấp vào nút.

Quét khối lượng lớn trên thiết bị di động

Opti-Scan cũng có thể được sử dụng làm máy quét 3D di động bằng cách đặt đầu quét lên giá ba chân. Có thể đo các vật thể lớn bằng cách gắn các điểm đánh dấu định vị lại lên bề mặt của bộ phận hoặc vào băng ghế đo hoặc khu vực. Những điểm đánh dấu này sau đó được sử dụng để tự động ghép các bản quét lại với nhau. Trong cấu hình này, hầu hết mọi kích thước của đối tượng đều có thể được đo. Các hệ thống Opti-Scan sử dụng ít nhất camera 20MP và cho phép Opti-Scan 3D chụp kết cấu và hình học của đối tượng; máy ảnh màu cũng có sẵn. Để biết thêm thông tin: www.inspecvision.com
