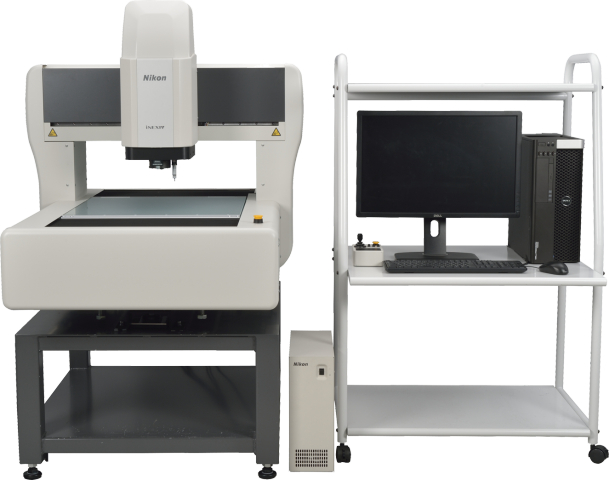

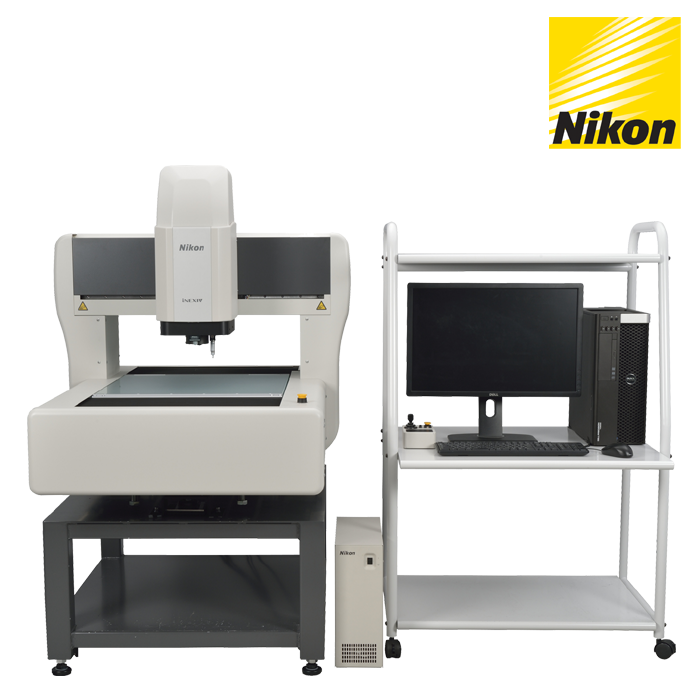

CNC Video Measuring System (NEXIV)[W.F.O.V] VMA-4540

개요

넓은 FOV, 빠른 속도, 다양한 기능

Nikon의 비접촉3차원 측정기 NEXIV의 VMA시리즈는 저배율 광학 줌헤드를 기반으로 넓은FOV, 고속 AF 등에 적합한 샘플에 유연하게 대응 할 수 있습니다. VMZ-R보다 낮은 가격대로 형성되어 있으며, 측정 이외에도 자동 이미지 병합, EDF, 3D 프로파일러 등 다양한 기능을 구성하여 범용적으로 사용 할 수 있습니다.

특징

넓은 FOV를 고속으로 측정

주요특징 - X,Y,Z STROKE : 450 X 400 X 200 (mm) - 한국어 지원 - 10배 고속 줌 렌즈 - 저배율, 광시야의 광학 줌 헤드 (Type A, 1.5x) - 8분할 링 조명 - 빠른 처리 속도 - 다양한 기능

광시야, 기본 저배율 줌 헤드 : Type A

	저배율의 줌 헤드 타입A 는 Nikon 10x 렌즈가 장착된 장비 입니다. (NA : 0.11) 18º 의 입사각을 갖는 링조명이 장착 되어 있으며, 8분할 링조명을 사용할 수 있습니다. 메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다.

73.5mm의 긴 작동 거리

73.5mm의 긴 작동 거리는 샘플과의 충돌 가능성을 최소화 합니다. 또한 큰 단차, 및 깊은 구멍등을 측정하는데 이상적 입니다.

빠르고 정확한 비전 AF 빠르고 반복성이 뛰어난 비전 AF는 표면이 불규칙한 샘플의 측정에 이상적 입니다.

다양한 조명 환경 제공 - 동축 LED 조명 - LED Ring 조명 - 투과 LED 조명

레이저 유닛 장착 가능 (옵션)

작동 거리가 63mm인 레이저 유닛을 추가 구성 할 수 있습니다. 저배율에서도 반복성이 좋은 LAF (레이저 오토 포커스) 기능을 사용할 수 있습니다.

스펙

Stroke (X x Y x Z)	450 x 400 x 200 mm (18 x 16 x 8”)
Minimum readout	0.1 µm
Maximum workpiece weight	40 kg (up to 20 kg accuracy guaranteed)
Measuring uncertainty	XY MPEE1: 2+6L/1000 µm
Z measurement uncertainty	Z MPEE1: 3+L/100 µm
Camera	1/3-in. 3CCD color Progressive scan (B/W optional)
Working distance	73.5 mm (63 mm with LAF)
Auto focus	Vision AF and optional Laser AF
Power source	100-240 V, 50/60 Hz
Power consumption	5-2.5 A
Dimensions & weight (W x D x H)	1000 x 1340 x 1553 mm (minimum height), 500 kg
