CMM quét 360° tạo ra 16 triệu điểm dữ liệu

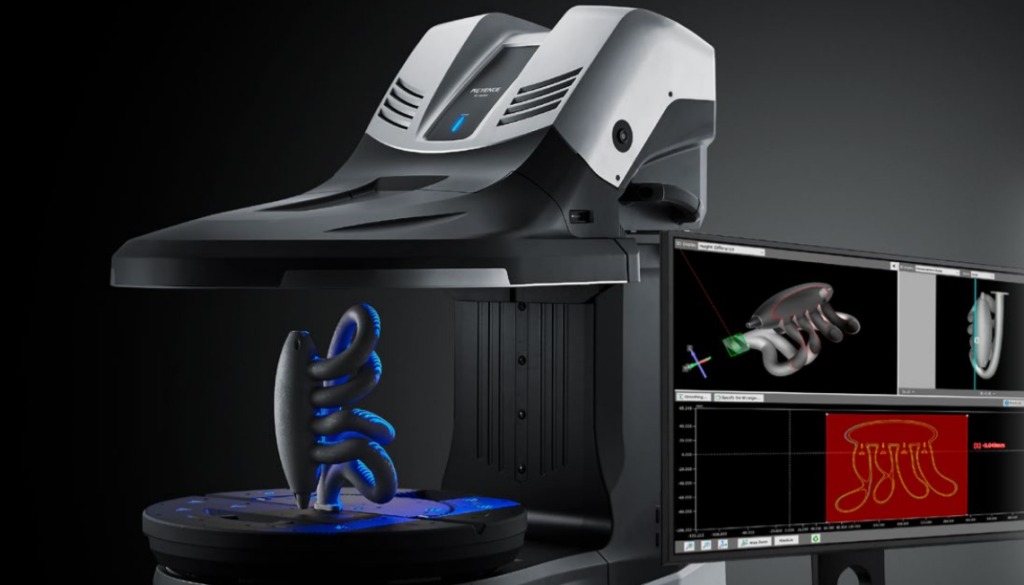

Keyence đã mở rộng phạm vi đo và tăng gấp bốn lần độ phân giải của Máy quét 3D Sê-ri VL CMM. Máy quét ánh sáng có cấu trúc màu xanh lam cung cấp phép đo 360 độ đầy đủ và yêu cầu các phép đo có thể theo dõi đầy đủ với độ chính xác ±10 μm với độ lặp lại 2 μm. Chế độ độ chính xác cao cho phép CMM quét 3D VL-500 quét các đối tượng không thể chụp được bằng các thiết bị đo thông thường với độ phân giải lên tới 16 triệu điểm dữ liệu mỗi lần quét, cho phép dễ dàng đo và phân tích các hình dạng phức tạp với mức độ chính xác cao sự chính xác. Máy ảnh CMOS lớn, độ phân giải cao có thể thu thập dữ liệu bề mặt và thông tin màu sắc để tạo ra hình ảnh 3D thể hiện chính xác bản chất thật của một bộ phận. Các thấu kính có độ phóng đại cao và thấp được tích hợp vào đầu đo. Tùy thuộc vào kích thước của bộ phận được đo, người dùng có thể chuyển đổi giữa từng ống kính chỉ bằng một nút bấm và không cần hiệu chỉnh lại hệ thống.

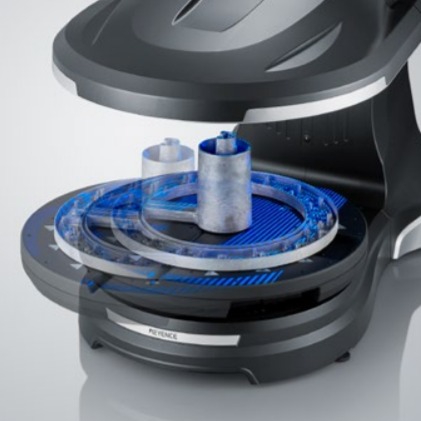

Để quét một đối tượng, người dùng chỉ cần đặt một phần trên bàn và nhấp vào một nút. Hệ thống sẽ quét và kết hợp dữ liệu từ mỗi bên thành một mô hình 3D duy nhất. Smart Stage 500 mm có động cơ tích hợp có thể xác định kích thước của bộ phận và tự động điều chỉnh để chụp toàn bộ đối tượng. Sê-ri VL mới nhất cũng có thể quét nhiều phần cùng một lúc, sau đó chia nhỏ và lưu từng bộ dữ liệu thành một tệp riêng biệt.

Sê-ri VL có cấu trúc trong đó máy ảnh và thân máy được tích hợp hoàn toàn, cùng với thuật toán vị trí độc quyền của KEYENCE, cho phép giảm thiểu bất kỳ biến dạng nào xảy ra trong đường bao quét, cung cấp các phép đo có độ tin cậy cao trên phạm vi rộng. Thiết kế thấu kính QUATTRO độc quyền giảm thiểu tác động của sự thay đổi nhiệt độ lên thấu kính và gọng kính, cho phép người dùng vận hành thiết bị trong nhiều môi trường khác nhau mà không ảnh hưởng đến dữ liệu đo. Người dùng có thể so sánh dữ liệu quét với dữ liệu 3D-CAD để hình dung sự khác biệt giữa mẫu và ý định thiết kế. So sánh các mục tiêu với dữ liệu 3D-CAD cho phép phát hiện nhanh các điểm không hoàn hảo giúp giảm đáng kể thời gian phân tích. Có thể thực hiện so sánh mẫu bằng cách sử dụng dữ liệu từ các bộ phận tương tự cho phép hiểu được các thay đổi do hao mòn dụng cụ, v.v. hoặc dữ liệu quét có thể được so sánh với bộ phận chính. Thông tin tọa độ XYZ được tự động chứa trong dữ liệu 3D đã chụp, cho phép người dùng tạo hệ tọa độ cho phép hệ thống đo lường báo cáo các phép đo dựa trên tọa độ tương tự như hệ thống CMM xúc giác. Nhận dạng hình dạng với Markerless Alignment Hệ thống sử dụng thuật toán độc quyền để khớp các hình dạng 3D, cho phép dữ liệu 3D được tạo nhanh chóng và dễ dàng mà không cần sử dụng nhãn dán điểm tham chiếu từng được yêu cầu cho các tác vụ đó. Nó cũng có thể đo các bộ phận lớn không phù hợp trên sân khấu. Hệ thống đo lường cũng cho phép tạo ra các mặt cắt không phá hủy cho phép phân tích chi tiết. Người dùng có thể tự do đặt các mặt phẳng tham chiếu và đo mặt cắt ngang từ mọi góc độ. Để biết thêm thông tin: www.keyence.com
