CMM quang cung cấp tính năng thu thập dữ liệu 3D

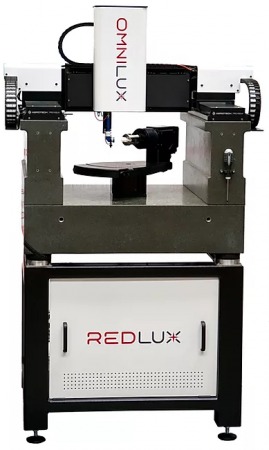

Hệ thống đo lường quang học OmniLux cung cấp mức thu thập dữ liệu 3D CMM vô song để đo thành phần trong vài giây. Hệ thống đo lường không tiếp xúc có độ chính xác cao này cực kỳ linh hoạt vì nó có thể đo các thành phần của bất kỳ hình học nào và của bất kỳ vật liệu nào. Phương pháp đo lường giàu dữ liệu, không tiếp xúc, có độ chính xác cao được tạo ra khiến nó trở nên lý tưởng cho cả ứng dụng R&D và sản xuất công nghiệp chỉnh hình.

Hình học cần đo bao gồm: hình cầu, hình cầu, hình trụ, lỗ bên trong, hình nón/côn, chiều cao bước hoặc bề mặt dạng tự do trong bất kỳ vật liệu nào như kim loại được đánh bóng hoặc thô hoặc gốm sứ và polyme. Omnilux nhanh và chính xác bởi vì, không giống như cảm biến tiếp xúc trực tiếp, việc sử dụng cảm biến quang học có nghĩa là toàn bộ bề mặt có thể được phân tích trong khi vật thể lơ lửng trong không gian, đảm bảo rằng không có thiệt hại nào xảy ra với các bề mặt mỏng manh.

OrthoLux tạo ra các hình ảnh 3 chiều giàu dữ liệu và cung cấp kết quả trên màn hình để phân tích khi đo mức độ hoàn thiện của cấy ghép nhân tạo.

Vành cúp hông đóng vai trò quan trọng trong quá trình chỉnh hìnhquá trình sản xuất, vì tải trọng tiếp xúc vài milimet cuối cùng giữa đầu và cạnh cốc có thể có tác động đáng kể đến thời gian tồn tại của khớp hông. Quá trình hoàn thiện vành cốc trong quá trình sản xuất tách biệt với việc tạo ra bề mặt chịu lực chính. Điều này thường dẫn đến lệch trục hoặc mất liên tục giữa hai tính năng quan trọng này của khớp. Mặc dù vành cốc nói chung được chỉ định rất rõ ràng, nhưng đây là một tính năng khó kiểm soát trong quá trình sản xuất và việc xác minh biên dạng là rất khó khăn và không thực tế. OrthoLux có khả năng phân tích nhanh cốc hông nhân tạo bao gồm cả vành với độ chính xác cao nhất, cung cấp thông tin giàu dữ liệu về hình học và độ lệch có thể có so với ý định thiết kế.
