CMM đạt được các bộ phận phức hợp đo lường chính xác nanomet

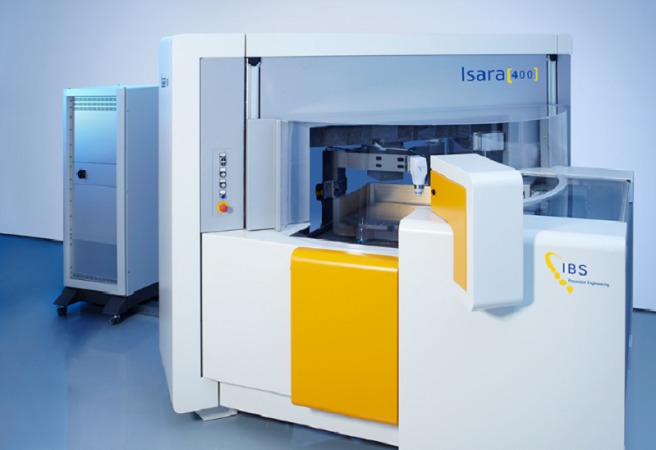

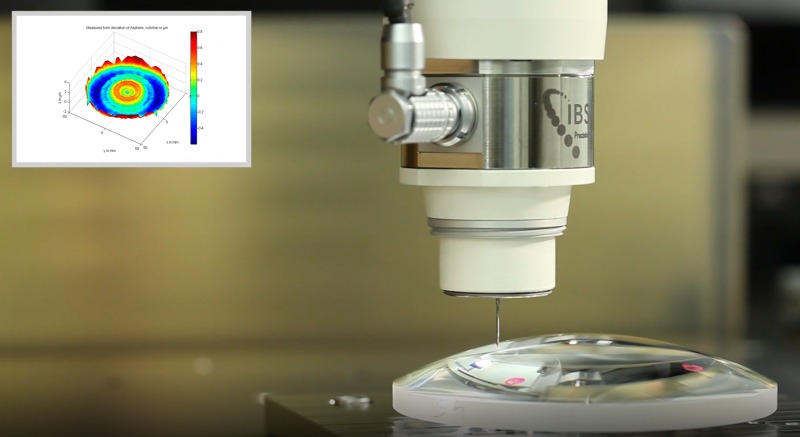

Khi bạn cần một hệ thống đo lường cho các bộ phận lớn và phức tạp, mang lại độ chính xác nanomet ở cả ba chiều, ISARA 400 cung cấp một giải pháp tiên tiến nhất. Là một máy đo tọa độ cực kỳ chính xác, nó xác định tiêu chuẩn cho một thế hệ. Dựa trên các nguyên tắc kỹ thuật chính xác cốt lõi, với ISARA 400, người dùng có thể hưởng lợi từ một thiết kế khắc phục được những hạn chế của phương pháp quang học tiêu chuẩn hoặc máy biên dạng tiếp xúc, khiến nó trở thành máy đo tọa độ ba chiều chính xác nhất hiện có trên thị trường. Với tỷ lệ chưa từng có giữa khối lượng đo và độ chính xác của phép đo, phương pháp đột phá của nó cho phép người dùng xác định lại những gì có thể thực hiện được trong phép đo. Hết lần này đến lần khác, trong các thử nghiệm do các viện đo lường hàng đầu thiết lập, ISARA 400 đã chứng tỏ là máy duy nhất có thể cung cấp phép đo 3D đầy đủ có thể theo dõi các dạng tự do, hình cầu và các bộ phận phức tạp hơn.

Điều gì khiến ISARA400 trở nên độc đáo?

Để đạt được hiệu suất hàng đầu, ISARA400 được thiết kế theo một số nguyên tắc quan trọng. Để tránh sai số thị sai, hệ thống đo phải được đặt đồng trục với trục dọc theo đó các chuyển vị sẽ được đo. Điều này được gọi là nguyên tắc Abbe. Trong khái niệm ISARA, nguyên tắc Abbe được đáp ứng ở cả ba trục tọa độ trên toàn bộ thể tích đo.

Trong một máy đo lường, các yêu cầu về chức năng đo lường và kết cấu là hoàn toàn khác nhau. ISARA400 CMM có thể đạt được độ không đảm bảo đo trong phạm vi nanomet bằng cách áp dụng các khung khác nhau để thực hiện các chức năng này. Một khía cạnh thiết kế rất quan trọng khác của ISARA là khả năng hiệu chỉnh vòng đo trên chính máy. Khả năng truy xuất nguồn gốc đầy đủ theo các tiêu chuẩn quốc tế có nghĩa là các kết quả đo lường có thể kiểm chứng độc lập. Nói chung, hiệu ứng nhiệt là một trong những nguồn không lặp lại lớn nhất trong việc đo độ chính xác của máy. ISARA400 CMM giảm thiểu các hiệu ứng này bằng cách sử dụng các vật liệu có độ giãn nở thấp như Zerodur và Silicon carbide. Trong quá trình đo, vỏ bọc giảm thiểu nhiệt đầu vào từ môi trường của máy và do thiết kế được tối ưu hóa, ISARA 3D CMM có thể giảm độ nhạy nhiệt của nó xuống mức nanomet. Để biết thêm thông tin: www.ibspe.com
