CMM đa cảm biến cung cấp kiểm tra phần lớn

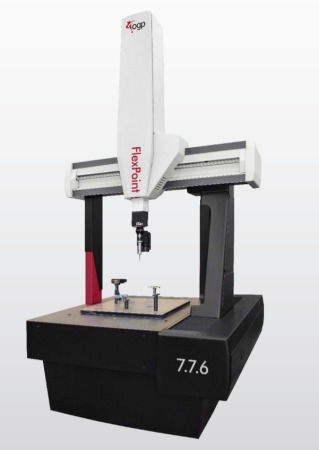

Máy đo tọa độ đa cảm biến OGP FlexPoint (CMM) có mảng đa cảm biến được cấp bằng sáng chế của VersaFlex cung cấp tối đa ba cảm biến khả dụng đồng thời trên một đầu dò khớp nối. Người dùng FlexPoint có được khả năng đo các bộ phận bằng đầu dò quét, quang học viễn tâm và laser giao thoa kế TeleStar mà không gặp thời gian ngừng hoạt động trong khi các cảm biến riêng lẻ được trao đổi trong giá thay đổi cảm biến và không cần hiệu chỉnh lại mỗi khi sử dụng cảm biến.

Các hệ thống FlexPoint được thiết kế như một CMM đa cảm biến thực sự để đo phần lớn hơn, cung cấp phạm vi cảm biến rộng nhất so với bất kỳ hệ thống CMM sản xuất nào. Đầu dò video FlexPoint cung cấp phép đo hoàn toàn không tiếp xúc với các bộ phận phức tạp bằng cách sử dụng hệ thống thấu kính được thiết kế QVI độc đáo và camera có độ phân giải cao với đèn chiếu sáng tích hợp. Tổ hợp này kết hợp kinh nghiệm lâu năm của QVI về quang học và hình ảnh chính xác trong một tổ hợp cảm biến nhỏ gọn và mạnh mẽ để sử dụng trên đầu dò có khớp nối. TeleStar Probe là một cảm biến laser giao thoa kế có độ phân giải cao với kích thước điểm nhỏ để quét điểm hoặc bề mặt. Các ký hiệu mô hình FlexPoint CMM phản ánh phạm vi đo thực sự của hệ thống, không chỉ đơn giản là hành trình trục. Các tính năng thiết kế độc đáo cho phép các hệ thống FlexPoint cung cấp phạm vi đo lớn hơn cho dấu chân của chúng. Bố trí ổ đỡ trục X không đối xứng cho phép vận chuyển gần với phương thẳng đứng phía truyền động. Bản thân phần thẳng đứng có một túi đúc sẵn trong trụ truyền động cho phép khoảng hở đầu dò thăm dò từ bên trong khu vực túi. Chân bên ngoài được đặt lệch khỏi bút lông, cho phép phạm vi đo tối đa ở bên ngoài. Tất cả các tính năng này nhằm cung cấp phạm vi đo tối đa trong một diện tích nhỏ gọn. Phạm vi đo của 9 biến thể Flexpoint là từ 700 x 700 x 600 mm đến 1200 x 3000 x 1200 mm. để biết thêm thông tin: www.ogpnet.com
