Các phép đo cấu trúc liên kết cho các mạch nhiều lớp

Các linh kiện gốm điện tử và vật liệu bán thành phẩm, được gọi là gốm đồng nung, cho phép sản xuất các mạch đa lớp có độ bền cao, chắc chắn và nhỏ gọn. Trong quá trình sản xuất, giao thoa kế ánh sáng trắng từ ISRA VISION kiểm tra xem mặt nạ và mẫu có bị lỗi hay không và kiểm tra cấu trúc liên kết cũng như lỗ khoan của các thành phần gốm đã hoàn thiện. Chúng cung cấp kết quả nhanh với độ chính xác cao, đáng tin cậy và dễ sử dụng.

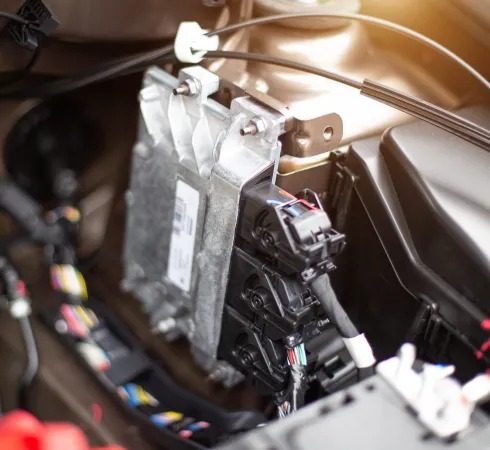

Các mạch nhiều lớp với gốm đồng nung được sử dụng ở những nơi tồn tại những thách thức cơ học quan trọng, chẳng hạn như trong ngành công nghiệp ô tô.

Các thiết bị điện tử ngày càng nhỏ gọn hơn với nhiều chức năng hơn đòi hỏi các linh kiện điện tử ngày càng nhỏ hơn. Các mạch nhiều lớp dựa trên chất mang gốm thiêu kết cung cấp giải pháp thay thế hiệu quả về chi phí cho công nghệ bảng mạch in truyền thống. Các thành phần như tụ điện, cuộn dây và điện trở được áp dụng cho màng gốm, sau đó được xếp lớp, ép lớp và thiêu kết để tạo ra các sản phẩm gốm đồng nung. Cũng có thể tích hợp các đường dẫn và vias đục lỗ hoặc cắt laser vào các thành phần gốm. Điều này dẫn đến các thành phần rất nhỏ, được đóng gói dày đặc với độ bền và độ bền cơ học cao. Ngoài ra, các bộ phận này có tính dẫn nhiệt cao đồng thời được cách điện và mang lại các đặc tính tần số cao thuận lợi. Những chất nền gốm này được sử dụng trong công nghệ thiết bị y tế, Kiểm soát chất lượng đáng tin cậy mà không có hiệu ứng đổ bóng Chất lượng và chức năng liền mạch của gốm sứ đồng nung phụ thuộc rất nhiều vào việc kiểm soát chất lượng đáng tin cậy trong quá trình sản xuất. Giao thoa kế ánh sáng trắng từ ISRA VISION được sử dụng ở đây. Các hệ thống NetGAGE3D kiểm tra các tấm gốm đã hoàn thiện để tìm các khuyết tật cũng như độ đồng phẳng. Chúng so sánh hình học đo được của các phần tử lấy dấu với một mẫu và do đó, có thể phát hiện bất kỳ sự dịch chuyển nào của các lớp vật liệu một cách đáng tin cậy. Vùng quét dọc mở rộng cho phép ghi lại các vùng lõm sâu mà không có bất kỳ hiệu ứng đổ bóng nào.

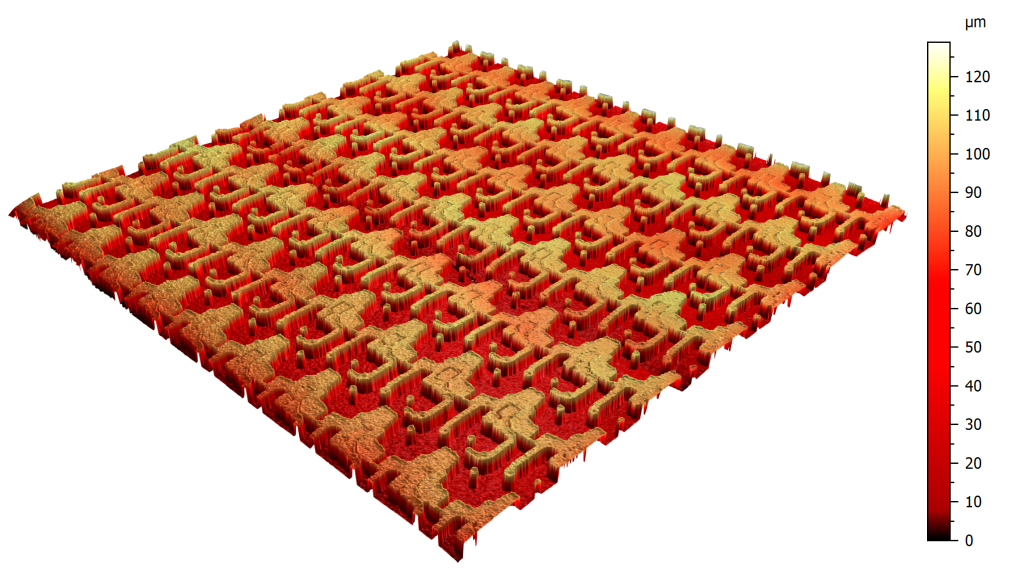

*Đo chiều cao bước trên các bộ phận gốm điện tử*

Kết quả đo nhanh và tích hợp đơn giản

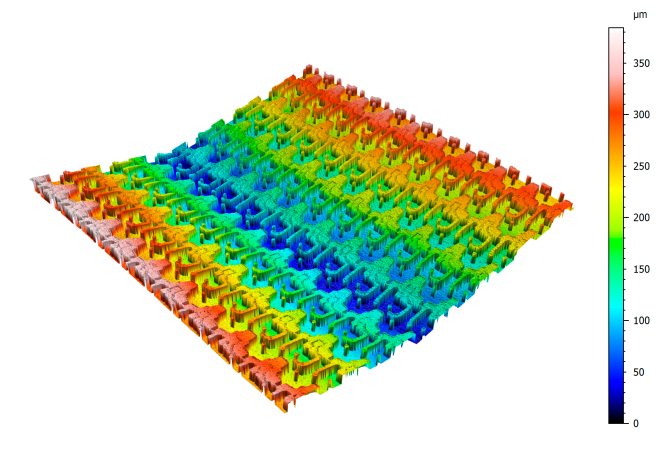

*Đo độ đồng phẳng của các bộ phận gốm điện tử*

NetGAGE3D _các thiết bị được sử dụng trong quá trình kiểm tra nổi bật nhờ khả năng ghi dữ liệu bề mặt 3D có độ phân giải cao, có độ chính xác cao ngay cả trong phạm vi nm. Chiều cao bậc thang trên bề mặt được ghi lại, cũng như dữ liệu và kích thước chính xác của các lỗ khoan và cấu trúc nâng cao trong vật liệu. Một tính năng khác biệt của hệ thống ISRA VISION là kích thước của trường đo, có thể lớn tới 110 × 110 mm². Do đó, gốm đồng nung có thể được kiểm tra nhanh chóng và trong quá trình sản xuất. Hoạt động này không yêu cầu bất kỳ kiến thức chuyên môn nào, trong khi kiến trúc giao diện mở có nghĩa là các hệ thống kiểm tra có thể được tích hợp đơn giản vào các ứng dụng hiện có. Để biết thêm thông tin: www.isravision.com
