Bảng XY rút ngắn thiết lập đo lường biểu mẫu

Thiết lập đo lường biểu mẫu và căn chỉnh trước có thể mất một lượng thời gian tương đối lớn vì từng chi tiết gia công riêng lẻ cần được định vị chính xác trước khi đo. Điều này có thể dẫn đến sự chậm trễ, đặc biệt là khi đảm bảo chất lượng cho một số chi tiết gia công hoặc nhiều điểm đo. Vì lý do này, các chuyên gia đảm bảo chất lượng đang tìm cách rút ngắn thời gian thiết lập. Trao đổi thủ công và định vị lại các phôi khác nhau hoặc nhiều điểm đo thường mất thời gian. Thời gian thiết lập như vậy có thể được giữ ở mức tối thiểu với các phụ kiện phù hợp. Do đó, thời gian máy không hiệu quả được giảm bớt, dẫn đến thông lượng lớn hơn. Thời gian ngừng hoạt động ngắn hơn – Thông lượng lớn hơn

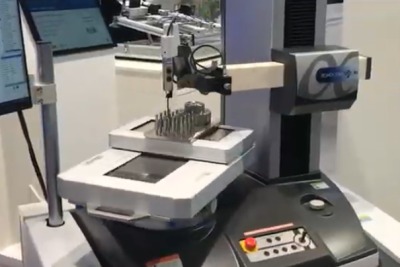

Một số bộ phận nhỏ trên pallet có thể được đo một cách hiệu quả bằng cách sử dụng bảng định vị CNC XY cho RONDCOM NEX của ACCRETECH. Cũng có thể kiểm tra một số điểm đo trên phôi, ví dụ như trên thanh nối hoặc thân van. ACCRETECH dựa vào tự động hóa để rút ngắn thời gian thiết lập: các thành phần riêng lẻ được đặt tại các điểm tham chiếu cố định, được thiết lập trước thông qua phần mềm ACCTee tích hợp. Bảng định vị tự động di chuyển đến đúng vị trí của các thành phần tương ứng theo trục X và Y, điều này đảm bảo rằng chúng luôn được căn giữa và có thể được đo chính xác. Quá trình này có thể được lặp lại với một số pallet hoặc chi tiết gia công giống hệt nhau mà không cần lập trình lại. Điều này giúp có thể kẹp phôi ra khỏi dụng cụ đo và trước khi đo. Ngay sau khi pallet được đổi chỗ, quy trình đo bắt đầu tự động ở đúng vị trí. Không còn cần phải căn chỉnh lặp đi lặp lại. Hành trình trục mở rộng và phép đo nhanh hơn Bảng định vị XY tự động dành cho người kiểm tra biểu mẫu có đường đi ngang trục X là 200 mm và đường đi ngang trục Y là 100 mm. Nó đo ở tốc độ trục 20 mm/s với trọng lượng tải tối đa là 5 kg. Bảng định vị CNC có sẵn cho cả RONDCOM NEX 200/300 và RONDCOM NEX RS 200/300. Máy hiện có cũng có thể được trang bị thêm bất cứ lúc nào. RONDCOM NEX 200/300 là thiết bị đo độ tròn CNC có độ chính xác cao với khả năng căn chỉnh chi tiết gia công hoàn toàn tự động. Sử dụng RONDCOM NEX RS 200/300, có thể đo không chỉ hình dạng mà cả các thông số bề mặt với độ chính xác cao theo tiêu chuẩn ISO. RONDCOM NEX RS đo hình dạng và độ nhám không chỉ theo hướng R và Z mà còn theo trục quay. Để biết thêm thông tin: www.accretech.eu
