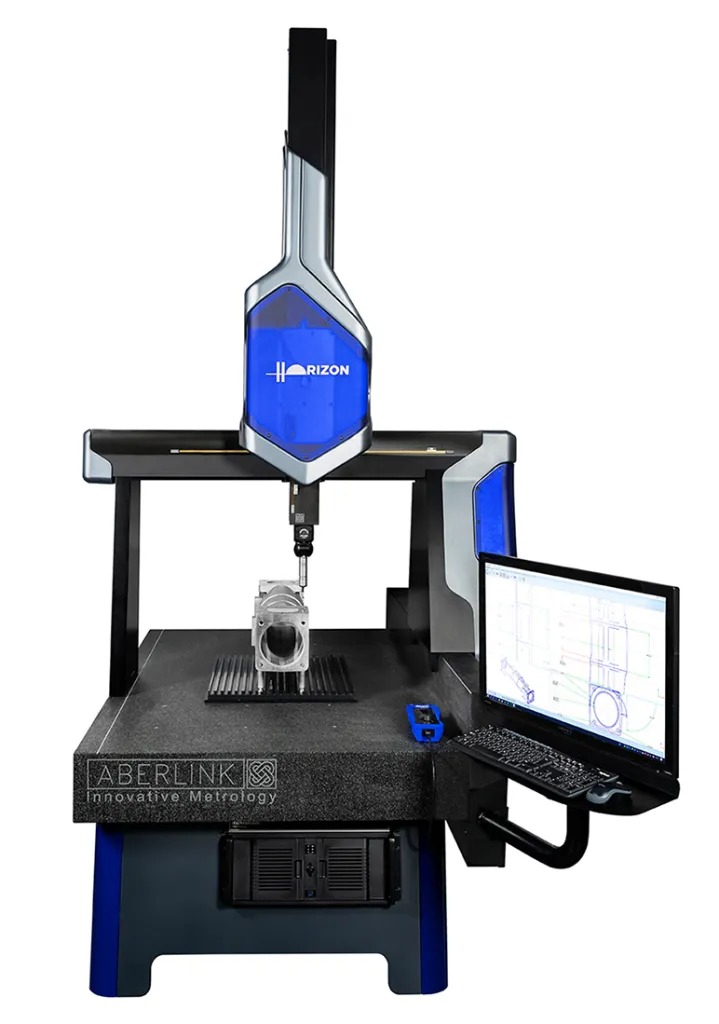

Horizon CMM là đỉnh cao của 27 năm đổi mới thiết kế CMM và công nghệ sản xuất nội bộ của Aberlink. Nó đặt ra các tiêu chuẩn mới về hiệu suất, độ tin cậy và tính dễ sử dụng nhưng vẫn được cung cấp với mức giá cực kỳ cạnh tranh truyền thống của Aberlink.
Các ổ đĩa động cơ tuyến tính không ma sát là chìa khóa cho chuyển động nhanh, đặc biệt trơn tru và im lặng của nó. Động cơ tuyến tính không có bộ phận mài mòn cung cấp giải pháp hoàn hảo cho truyền động CMM, không chỉ cải thiện độ tin cậy và giảm bảo trì, mà còn lý tưởng để quét tiếp xúc nhanh.
Hệ thống truyền động cách ly động học mới sử dụng sự sắp xếp tứ diện của ống sợi carbon để truyền lực đẩy từ động cơ qua trọng tâm của các bộ phận chuyển động. Hệ thống truyền động này hoàn toàn độc lập với cấu trúc CMM và không chỉ tránh được các lỗi đo lường do gia tốc gây ra mà còn có tác dụng cách ly nhiệt các động cơ tuyến tính khỏi cấu trúc đo lường của CMM.
Thiết kế đường trục Y được phân chia tối ưu mang lại tất cả các lợi ích về đo lường của đường cao tốc đồng thời mang lại tất cả sự tiện lợi và dễ dàng chất tải liên quan đến cấu trúc cầu truyền thống.
Thiết kế thông minh hơn nữa và sử dụng công nghệ vật liệu công nghệ cao đảm bảo rằng chùm tia X không đồng nhất sẽ tối ưu hóa tỷ lệ độ cứng trên trọng lượng dọc theo toàn bộ trục.
Horizon là máy chính xác nhất được sản xuất bởi Aberlink cho đến nay. Khi được trang bị đầu dò quét xúc giác Renishaw SP25M, tuyên bố về độ chính xác đầu tiên trên mỗi ISO 10360 chỉ là 1,75um.
Horizon hoạt động với độ chính xác đo là 1,9 + 0,4L/1000 μm, khi sử dụng đầu dò Renishaw TP20, kết hợp thang đo độ phân giải 0,1 μm và có tải trọng bàn đá granit là 1000 kg. CMM cung cấp tốc độ vectơ tối đa là 1020 mm/giây và gia tốc vectơ tối đa là 1020 mm/giây².
Thể tích đo của ba mẫu Horizon là 800 mm X 1000/1500/2000 mm Y và 600 mm Z.
Nếu CMM cần được đặt trong môi trường không được kiểm soát, tính năng bù nhiệt độ tự động của Aberlink đảm bảo rằng các kết quả đo được báo cáo như thể được đo ở 20°C. Đối với các bộ phận cực kỳ nhỏ, linh hoạt hoặc 2D, hệ thống camera mang tính cách mạng của Aberlink có thể được trang bị cho Horizon. Một thiết kế thông minh của khớp từ tính, động học cho phép thay đổi đầu dò và camera chỉ trong vài giây.
Horizon sẽ được cung cấp phần mềm đo lường 3D của Aberlink. Được nhiều người coi là phần mềm dễ sử dụng nhất trên thị trường, Aberlink 3D sẽ dựng hình đại diện của một thành phần trên màn hình khi nó được đo. Sau đó, kích thước giữa các tính năng được đo có thể được chọn trên màn hình xuất hiện chính xác như trên bản vẽ bộ phận. Phần mềm kết hợp kích thước GD & T, căn chỉnh RPS và phân tích dữ liệu SPC. Các mô-đun khác cũng có sẵn để lập trình ngoại tuyến các bộ phận từ mô hình CAD và cũng để so sánh kết quả đo được với CAD.
Nhận dạng tính năng tự động có nghĩa là phần mềm 'thông minh' hoạt động thông minh để giảm thiểu đầu vào của người vận hành và nâng cao hiệu quả cũng như đo lường năng suất. Tính đơn giản của việc sử dụng cho phép ngay cả những người vận hành thiếu kinh nghiệm nhất cũng có thể sử dụng Horizon CMM với mức đào tạo tối thiểu, trong khi phần mềm có tất cả các chức năng để đáp ứng ngay cả những yêu cầu khắt khe nhất về đo lường. Khách hàng của Aberlink CMM được nâng cấp phần mềm miễn phí trong suốt thời gian sử dụng CMM của họ.
Để biết thêm thông tin: www.aberlink.com
